Окт.2012

Новые инструменты и решения от Sandvik Coromant - CoroPak 12.2

Содержание:

Пластины T-Max® P и CoroTurn® 107
Расточные оправки Coromant Capto® HP
Система крепления QS™ HP
Призматические державки CoroTurn® HP
Антивибрационные расточные оправки Coromant Capto®
Сплав CD05, PCD
Тяжелая токарная обработка
Пластины CoroCut® 1- и 2-лезвийные
CoroMill® 600
CoroMill® Plura
CoroMill® Plura (Концевая фреза для обработки широкого спектра материалов)
CoroMill® S-60
CoroDrill® 860 -NM
CoroDrill® 460 -XM
CoroDrill® 870
CoroDrill® 801
CoroDrill® 818
Трепанирующие головки T-MAX® 420.7 -WCMX
Комбинированная головка для чистового растачивания с последующим раскатыванием (R420.37)
CoroTap™

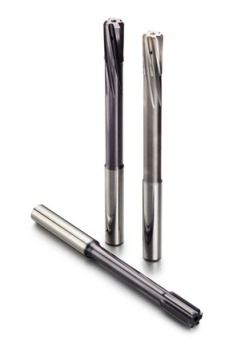

CoroReamer™ 435 и CoroReamer™ 835

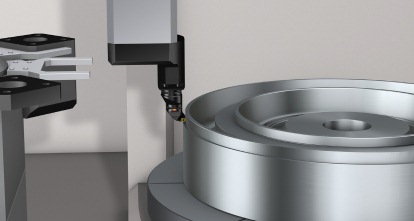

Coromant Capto® (Специализированные решения для токарно-карусельных станков)

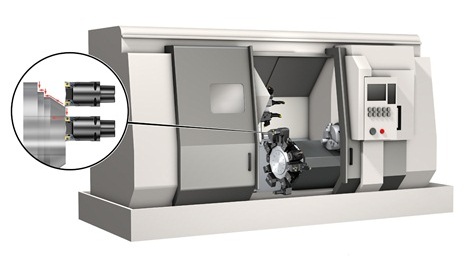

CoroPlex® TB

Пластины T-Max® P и CoroTurn®107

Для подачи СОЖ под высоким давлением

Sandvik_CoroTurn®107

Преимущества

• Контроль над стружкодроблением

• Повышенная надежность процесса обработки

• Более высокая стойкость

• Повышенные режимы резания

Область применения

• Чистовая и получистовая обработка

• Сплавы для обработки нержавеющих сталей и жаропрочных сплавов

• Давление СОЖ от 30 бар (435 psi)

• Для максимальной эффективности применяйте с державками Sandvik Coromant HP

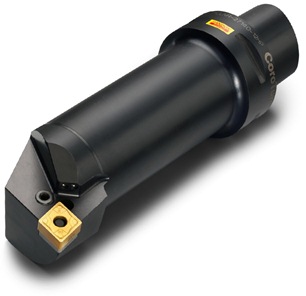

Расточные оправки Coromant Capto® HP

Эффективное растачивание с применением СОЖ

Преимущества

• Улучшенное стружкодробление

• Повышенная стойкость

• Более эффективная эвакуация стружки

• Улучшенное качество обработанной поверхности

• Быстрая смена инструмента для сокращения времени простоя оборудования

• Сокращенное время настройки трубки для подвода СОЖ

Область применения

• Для всех видов внутреннего точения с применением СОЖ с целью улучшения стружкодробления, качества обработанной поверхности и надежности процесса

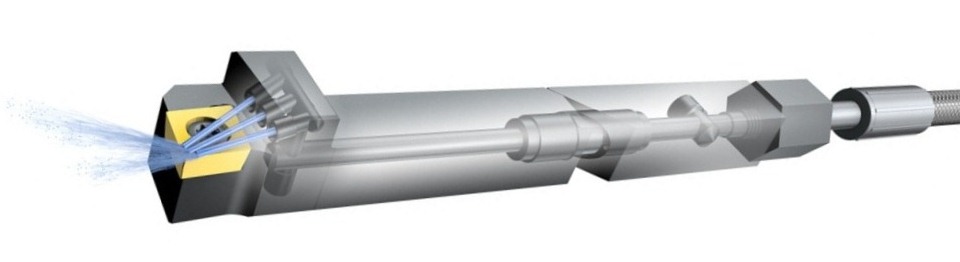

Система крепления QS™ HP

Мелкоразмерные державки для большой производительности

Преимущества

• Улучшенное стружкодробление

• Повышенная стойкость инструмента

• Увеличение загрузки оборудования благодаря отсутствию пакетирования стружки

• Улучшенное качество обработанной поверхности

• Быстрая смена инструмента для сокращения времени простоя станка

Область применения

• Отрезка, обработка канавок, резьбонарезание и точение

• Медицинская промышленность: обработка титана, кобальта и нержавеющих сталей

• Аэрокосмическая промышленность: жаропрочные сплавы

• Общее машиностроение: низкоуглеродистая сталь

• Применяйте державки QS HP при резани и легко обрабатываемых материалов для повышения стойкости инструмента

• Автоматы продольного точения Citizen, Star, Tsugami,Tornos и Nexturn

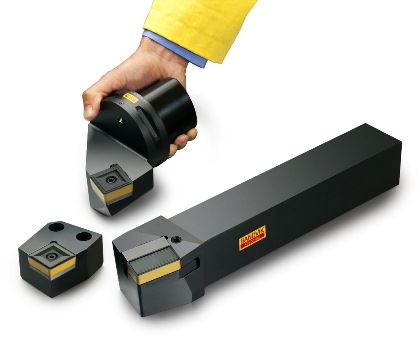

Призматические державки CoroTurn® HP

Точный подвод СОЖ

Преимущества

• Повышенная стойкость режущих пластин

• Улучшенное стружкодробление

• Подача СОЖ в требуемую зону

• Легкая смена режущей пластины

• Беспрепятственный отвод стружки за счет открытой конструкции

Область применения

• Эффективное чистовое и получистовое точение

Антивибрационные расточные оправки Coromant Capto®

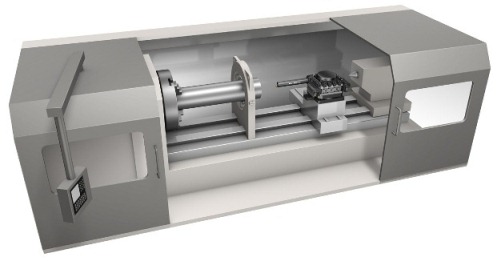

Расточные оправки C10 Silent Tools

Sandvik Coromant Capto

Преимущества

• Изготовление высококачественных отверстий

• Вылет, равный 10 × D, позволяет обрабатывать глубокие отверстия

• Антивибрационные расточные оправки предотвращают возникновение вибраций, обеспечивая при этом высокую скорость съема материала и высокую стойкость инструмента

• Быстросменное соединение позволяет быстро и точно закреплять расточные оправки и также легко извлекать их после завершения обработки

Область применения

• Обработка отверстий диаметром более 100 мм (3.94")

• Для токарных станков с горизонтальными направляющими и крупногабаритных токарных центров

• Тяжелая обработка, ветроэнергетическая, нефтегазовая и аэрокосмическая отрасли

• Может использоваться для обработки больших труб,корпусов, насосов и клапанов, а также элементов шасси

Сплав CD05, PCD

Новый сплав с PCD для токарной обработки

Преимущества

• Поликристаллический алмаз обладает высокой стойкостью к абразивному износу, что повышает стойкость инструмента

• Бимодальная структура зерен алмаза повышает эффективность обработки труднообрабатываемых материалов

Область применения

• Чистовая и получистовая обработка цветных металлов и неметаллических материалов

• Обработка таких труднообрабатываемых материалов,как композиты с металлической матрицей (MMC), алюминиевые сплавы с высоким содержанием кремния, стекловолокно, ДВП, древесно-слоистый пластик и другие абразивные материалы

Тяжелая токарная обработка

Режущие пластины и державки

Преимущества

• Полный ассортимент для продольного точения

• Прочные режущие пластины для надежной обработки в большом диапазоне подач

• Превосходный контроль над стружкообразованием

Область применения

• Тяжелая черновая обработка стали в неблагоприятных условиях

• Непрерывное и прерывистое резание

• Обработка с высокими подачами для повышения скорости съема материала, а также обработка на станках меньшей мощности с умеренной скоростью резания

• Также могут применяться для получистовой и черновой обработки нержавеющей стали и чугуна

Пластины CoroCut® 1- и 2-лезвийные

Обработка канавок под уплотнительные кольца

Преимущества

• Надежная и качественная обработка

• Обеспечение высокого качества обработанной поверхности

• Низкая шероховатость обработанной поверхности

• Подача СОЖ под высоким давлением обеспечивает хороший контроль над стружкодроблением

• Жесткая система крепления пластин

минимизирует их отклонение

• Острые режущие кромки позволяют работать с небольшой глубиной резания

Область применения

• Высокоточная профильная обработка

• Обработка канавок под стопорные кольца на деталях из жаропрочных материалов

• Обработка дисков, роторов и валов реактивных двигателей и газовых турбин

• Сплавы для всех этапов обработки: от чистовых до черновых

CoroMill® 600

Высокопроизводительная фреза для обработки лопаток турбин

Преимущества

• Повышенные стойкость инструмента и производительность при фрезеровании лопаток

• Простая и точная индексация режущих пластин (даже в перчатках) – нет необходимости удалять винт для поворота пластины

• Возможность работать с высокой скоростью резания без вибраций

• Конструкция фрезы позволяет осуществлять врезание под углом

• Геометрия режущих пластин сокращает выделение тепла в зоне резания и потребляемую мощность

Область применения

• Обработка лопаток для электроэнергетических установок

• Профильная черновая и получистовая обработка

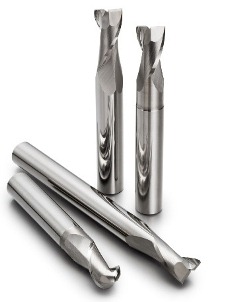

CoroMill® Plura

Концевые фрезы для обработки алюминия

Преимущества

• Высокая производительность

• Высокая стойкость инструмента

• Превосходное качество обработанной поверхности благодаря новому методу шлифования режущих кромок

• Широкая область применения

• Высокая жесткость инструмента позволяет работать с большой глубиной резания

Область применения

Черновое, получистовое, чистовое и доводочное фрезерование алюминия и термопластиков:

• Обработка пазов

• Фрезерование уступов

• Сложнопрофильная обработка

• Фрезерование глубоких карманов

• Профильная обработка

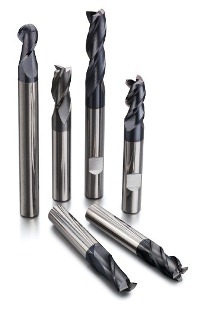

CoroMill® Plura

Концевая фреза для обработки широкого спектра материалов

Преимущества

• Надежность и прогнозируемость обработки

• Бесперебойная обработка независимо от обрабатываемого материала, условий резания,вида обработки и программирования

• Высокая стойкость инструмента

• Прочная и жесткая конструкция фрезы

Область применения

От черновых до чистовых операций,включая профильную обработку:

• Обработка пазов

• Фрезерование уступов

• Профильная обработка

• Фрезерование с врезанием под углом

• Винтовая интерполяция

• Плунжерное фрезерование

CoroMill® S-60

Многозубая торцевая фреза

Преимущества

• Нормальный и мелкий шаг зубьев фрезы повышают производительность обработки

• Двенадцать эффективных режущих кромок на каждой пластине сокращают производственные затраты

• Отсутствует необходимость удалять винт при смене режущих кромок пластины, что упрощает данный процесс и сокращает время наладки инструмента

• Доступны режущие пластины с геометрией Wiper для высочайшей чистоты обработанной поверхности

• Широкий ассортимент геометрий и сплавов режущих пластин• Режущие пластины соответствуют стандарту ISO

Область применения

• Торцевое фрезерование

• Стандартный диапазон диаметров:80–250 мм (3.15–9.84")

• Геометрии пластин от тяжелых до легких для всех этапов обработки – от черновых до чистовых

• Автомобильная и энергетическая отрасли и общее машиностроение

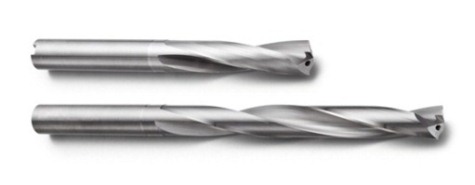

CoroDrill® 860 -NM

Высокопроизводительная обработка алюминиевых сплавов

Преимущества

• Высокая производительность при обработке любых видов алюминиевых сплавов

• Уникальная геометрия вершины для оптимальных режимов резания

• Может применяться для обработки как мягких,так и абразивных алюминиевых сплавов

• Стабильно высокая точность обработанного отверстия

Область применения

• Цветные металлы, такие как сплавы на основе алюминия, магния и меди, включая бронзу

• Типовые детали: коробки передач, блоки и головки цилиндров, детали фюзеляжа летательных аппаратов

• Стандартный диапазон диаметров: 3–20 мм(0.118–0.787")

• Глубина сверления: 3 и 8 × Dc

• Точность отверстия: IT7–IT8

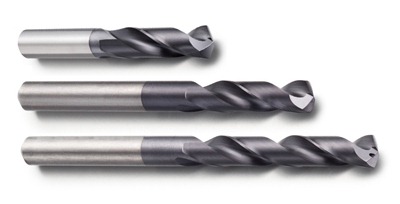

CoroDrill® 460 -XM

Универсальное высокопроизводительное сверло

Преимущества

• Универсальное сверло, сокращающее затраты на инструмент

• Для обработки различных материалов и различных видов отверстий

• Высокая производительность и продолжительный период стойкости

• Покрытие и геометрия стружечных канавок, обеспечивающие эффективную эвакуацию стружки

• Отличная стоимость в сочетании с высоким качеством

Область применения

• Для широкого диапазона материалов

• Для всех отраслей промышленности, таких как общее машиностроение, обработка штампов и пресс-форм,автомобильной и энергетической отраслей

• Стандартный диапазон диаметров: 3–20 мм(0.118–0.787")

• Глубина сверления: 2–5 × D (DIN 6537 K и DIN 6537 L)

• Точность отверстия: IT8–IT9

• Внутренний и наружный подвод СОЖ

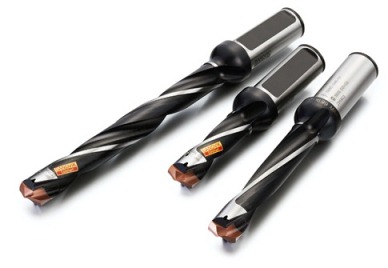

CoroDrill® 870

Теперь и для обработки чугуна

Преимущества

• Стабильность и надежность

• Легкая замена и надежное закрепление головок

• Высокая стойкость и большая минутная подача

• Превосходное качество отверстий

• Эффективная эвакуация стружки

• Низкая стоимость изготовления отверстия

Область применения

• Точность отверстия: IT 9–10

• Стандартный диапазон диаметров сверл:12.00–25.90 мм (0.472–1.020")

• Глубина сверления: 3, 5 и 8 × D(стандартный ассортимент)

• Типовые отверстия: предварительные отверстия под нарезание резьбыметчиком, отверстия под болтовые соединения

• Для большинства отраслей промышленности,например, автомобильной, энергетической и общего машиностроения

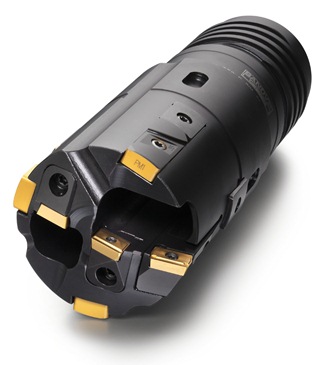

CoroDrill® 801

Производительное сверление глубоких отверстий

Преимущества

• Высокая надежность процесса резания

• Повышенная гибкость за счет более широкого диапазона радиальной регулировки

• Жесткая конструкция с тремяопорно-направляющими пластинами

• Повышенная эффективность резания при высокой стойкости за счет новейшей системы режущих и опорно-направляющих пластин

• Возможность регулировки диаметра сверления вне инструментального цеха

Область применения

• Главным образом для обработки материалов группISO P, M и S

• Диапазон диаметров: 66.7–165.1 мм (2.625–6.500")

• Высокотехнологичная обработка для нефтегазовой, аэрокосмической и металлургической промышленности

CoroDrill® 818

Надежное растачивание глубоких отверстий

Преимущества

• Большая область применения за счет улучшенных сплавов и геометрий пластин

• Большие стружечные каналы для эффективной эвакуации стружки

• Повышенная надежность обработки благодаря новым режущим пластинам с T-образными направляющими на посадочной поверхности

• Широкий диапазон регулировки диаметра

• Установочная метка для легкого позиционирования головки в штанге

Область применения

• Главным образом для обработки материалов групп ISO P, M и S

• Диапазон диаметров: 65–222.2 мм (2.559–8.750"), головки большего диаметра изготавливаются по запросу (специальные решения)

• Обработка в тяжелых условиях, например, длянефтегазовой, аэрокосмической и металлургической промышленности

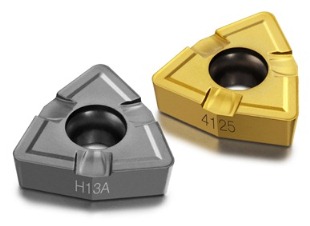

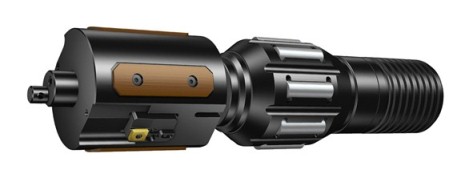

Трепанирующие головки T-MAX® 420.7 -WCMX

Новая геометрия для трепанирования

Преимущества

• Высокая надежность процесса

• Превосходный контроль над стружкообразованием

• Повышение загрузки оборудования

Область применения

• Дополняет имеющееся предложение для трепанирования

• Нефтегазовая, энергетическая и аэрокосмическая отрасли промышленности

• Широкий диапазон сплавов для обработки различных материалов

Комбинированная головка для чистового растачивания с последующим раскатыванием (R420.37)

Обработка гидроцилиндров

Преимущества

• Высокая надежность процесса обработки

• Сокращение времени обработки на 90%, по сравнению с хонингованием

• Очень высокие точность и качество обработанного отверстия

• Режущие пластины и комплектующие являются стандартной складской продукцией

Область применения

• Экструдированные трубы, то есть бесшовные или холоднокатаные трубы

• Диапазон диаметров труб: 38–305.9 мм(1.496–12.043")

• Типовые детали: гидро- и пневмоцилиндры

• Станки для сверления глубоких отверстийи хонинговальные станки

• Станок с возможностью работы на прямом и обратном ходу обеспечивает оптимальные эксплуатационные характеристики и высокую загрузку оборудования

CoroTap™

Полный ассортимент метчиков

Преимущества

• Высокая производительность при высокой стойкости

• Сокращенное время простоя оборудования

• Высокая эффективность процесса обработки

• Повышенная производительность за счет высокой скорости резания

• Оптимальные характеристики резания за счет геометрии и покрытия, предназначенных для обработки определенного материала

Область применения

• Метчики для обработки определенной группы материалов и метчики для обработки нескольких групп материалов

• Обработка резьбы различного профиля и стандартовв сквозных и глухих отверстиях

• Длина резьбы до 3.5 × D

• В метчиках для нарезания резьб с профилем M, UNCи UNF предусмотрен внутренний подвод СОЖ

CoroReamer™ 435 и CoroReamer™ 835

Для получения отверстий высочайшего качества

Преимущества

• Высокая производительность за счет высоких режущиххарактеристик

• Хорошая стойкость и высокая эффективность сокращаютвремя обработки и производственные издержки

• Высокое качество обработанной поверхности

• Высокая жесткость благодаря цельномутвердосплавному корпусу

• Внутренний подвод СОЖ для эффективнойэвакуации стружки и снижения износа

Область применения

• Для широкого диапазона применения и дляобработки различных материалов

• Для всех отраслей промышленности, например, общегомашиностроения, обработки штампов и пресс-форм,автомобильной и энергетической отраслей

• Доступны исполнения со спиральными стружечнымиканавками для обработки сквозных отверстий и спрямыми стружечными канавками для обработки глухихотверстий

• Стандартный диапазон диаметров: 3.97–20 мм(0.156–0.787")

• Точность отверстия: IT7

Coromant Capto®

Специализированные решения для токарно-карусельных станков

Преимущества

• Сокращенное время наладки и смены инструмента, а также минимальное время простоя оборудования за счет быстросменной системы оснастки

• Длинные расточные оправки со смещением облегчают доступ к зоне резания и позволяют обрабатывать отверстия меньшего диаметра

• Адаптеры с эксцентриситетом для обеспечения зазора между корпусом инструмента и поверхностью заготовки позволяют использовать более широкий ассортимент резцовых головок

• Система подачи СОЖ под высоким давлением дляулучшения контроля над стружкообразованиеми повышения производительности

• Адаптированная под данный тип оборудования расточная оправка с двумя соединениями SL на торце

Область применения

• Эксцентриковый адаптер: позволяет использовать инструмент Coromant Capto® с меньшим размером соединения при неизменной величине смещения

• Эксцентриковая втулка: позволяет использовать расточные оправки для обработки отверстий меньшего диаметра

CoroPlex® TB

Комбинированная резцовая головка для точения и растачивания

Преимущества

• Контроль над стружкообразованием и повышенная стойкость инструмента

• Сокращение времени наладки благодаря соединению Coromant Capto®

• Быстросменность для сокращения времени простоя оборудования

• Подача СОЖ под высоким давлением

• Сокращение затрат на обслуживание инструмента и издержек, вызванных простоем оборудования

Область применения

• Быстросменность и модульность за счет соединения Coromant Capto®

• Модульность за счет соединения SL

• Подача СОЖ под высоким давлением

• Две режущие пластины на одном инструменте

• Увеличенное число инструментальных позиций

Для получения подробной информации о новых инструментах от Sandvik Coromant (Сандвик) обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49
