Новый сплав GC1130 от Sandvik

Обработка пластинами Сандвик сплав GC1130

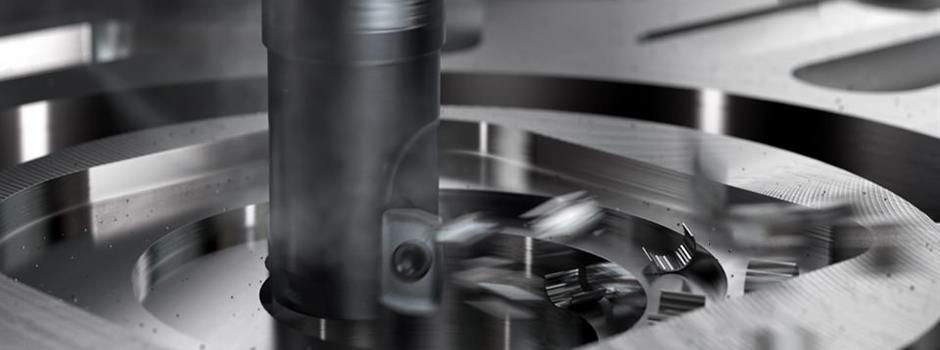

Для чистового и получистового фрезерования стали Сандвик рекомендует выбирать сплав GC1130 с непревзойденной надежностью кромки. Этот сплав предназначен для различных условий обработки и обеспечивает превосходную работоспособность при фрезеровании разнообразных поверхностей детали. GC1130 обеспечивает высокую стойкость режущих пластин для прогнозируемого и надежного фрезерования.



Преимущества

  • Надежная обработка благодаря длительной и прогнозируемой стойкости пластин
  • Высокая скорость съема металла даже при сложной траектории перемещения инструмента и обработке глубоких выборок
  • Отличная работоспособность как при обработке без СОЖ, так и с применением СОЖ





Сплав GC1130 оптимизирован для фрезерования стали в любых условиях


Благодаря уникальной технологии нанесения PVD-покрытий - Zertivo™ - сплав GC1130 обеспечивает высокую предсказуемость и надежность фрезерования.

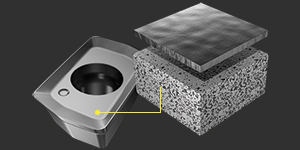

Технология Zertivo для сплава Sandvik GC1130 Улучшенные характеристики сплава GC1130 Сплав GC1130 для фрезерования стали

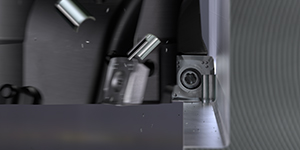

Секрет сплава GC1130


Технология Zertivo усиливает все уникальные преимуще- ства сплава, повышая стойкость инструмента и надежность обработки.

Работоспособность

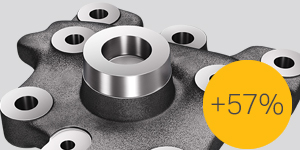

Улучшенные характеристики сплава GC1130 были подтверждены многочисленными испытаниями на предприятиях заказчиков.

Для фрезерования стали


Узнайте подробнее об областях применения сплава GC1130.



Найдите свой сплав


В ассортимент сплавов для обработки стали входят сплавы с покрытиями CVD и PVD для различных условий обработки. Для поиска нужного сплава используйте приведенную ниже информацию.

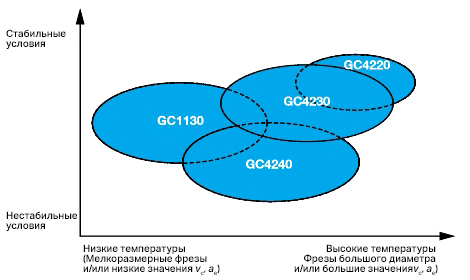

Условия обработки и сплавы Sandvik Coromant









Пластина Sandvik GC1130GC1130

Сплав высокой твёрдости с тонким PVD-покрытием, выполненный по технологии Zertivo, для различных областей применения. Подходит для чистовой и получистовой обработки при средней стабильности как с применением, так и без применения СОЖ. Хороший выбор для сложных траекторий, вязких материалов и обработки с СОЖ.







Пластина Sandvik GC4230GC4230

Сплав средней твердости с покрытием CVD (покрытие средней толщины), предназначенный для чернового и получистового фрезерования при средних условиях резания, с применением и без применения СОЖ.







Пластина Sandvik GC4240GC4240

Прочный сплав с покрытием CVD (средней толщины), идеально подходящий для чернового и получистового фрезерования в условиях с повышенными требованиями к прочности, как с применением, так и без применения СОЖ.







Пластина Sandvik GC4220GC4220

Сплав высокой твердости с CVD-покрытием (покрытие большой толщины) для чернового и получистового фрезерования с высокой скоростью резания в стабильных условиях без применения СОЖ.













Работоспособность:

Sandvik CoroMill® 390 с пластинами размера 07


Для получения приемлемого качества детали при выполнении данной операции была ограничена максимальная глубина резания. После перехода на фрезу CoroMill 390 с режущими пластинами размера 07 удалось увеличить глубину резания, повысив тем самым производительность. При использовании режущих пластин GC1130 стойкость инструмента увеличилась на 47%, что позволило значительно сократить затраты на изготовление детали.



Результаты испытаний сплава Сандвик GC1130



Деталь

Обрабатываемый материал

Операция





Инструмент

Пластина

zn

n об/мин

Vc м/мин

Vf мм/мин

fz мм

ap мм

ae мм

Пресс-форма

P2.5.Z.HT

Фрезерование пазов и карманов



GC1130

R390-012A12-07M

390R-070204M-PM 1130

3

4005

151

853

0,07

1,5

12








Имеющееся

решение



3

3979

150

900

0,075

1

12







Работоспособность:

Фрезерование пазов и уступов инструментом с большим вылетом



Нестабильные условия из-за большого вылета инструмента в сочетании с коркой на поверхности поковок и применением СОЖ приводили к снижению стойкости пластин при выполнении данной операции. Ухудшение качества поверхности, обусловленное отслоением покрытия, сильно ограничивало стойкость режущих пластин. Замена существующего решения пластинами GC1130 позволила значительно снизить расслоение и увеличить количество обрабатываемых деталей на 57%.



Результаты испытаний сплава Сандвик GC1130



Деталь

Обрабатываемый материал

Операция





Инструмент

Пластина

zn

n об/мин

Vc м/мин

Vf мм/мин

fz мм

ap мм

ae мм

Задний шпиндель

P2.5.Z.HT

Фрезерование уступов и пазов



GC1130

R390-020A20-11M

R390-11 T3 08M-PM 1130

3

2400

151

864

0,12

3,5

20








Имеющееся

решение



3

2400

151

864 (34,016)

0,12

3,5

20







Работоспособность:

Фрезерование уступов в нелегированной стали


Термические трещины и расслоение сокращают срок службы режущей пластины. Для решения этой проблемы были применены режущие пластины из сплава GC1130. Проведенные испытания показали, что эти режущие пластины работают гораздо дольше и с гораздо меньшим износом по сравнению с существующими решениями, что позволяет снизить затраты и повысить надежность.



Результаты испытаний сплава Сандвик GC1130



Деталь

Обрабатываемый материал

Операция



Инструмент

Пластина

zn

n об/мин

Vc м/мин

Vf мм/мин

fz мм

ap мм

ae мм



Результат

Листовая сталь, общее машиностроение

P1.1.Z.AN

Фрезерование уступов

GC1130

490-044C4-08H

490R-08T308M-PM 1130

6

1912

264

1722

0,15

1,5

22



Не достигла предельного

износа через42 минты








Имеющееся

решение



6

1912

264

1722

0,15

1,5

22



Стойкость инструмента — 42 минты







Работоспособность:

Торцевое фрезерование шатуна

При выполнении этой операции используемая в настоящее время режущая пластина достигла полного износа через 27 минут. Термические трещины и выкрашивание режущей кромки ухудшили качество обработанной поверхности и могли привести к поломке пластин. Для устранения этой проблемы были проведены испытания режущих пластин GC1130, показавших увеличение стойкости инструмента на 100% и значительно лучшую экономичность.



Результаты испытаний сплава Сандвик GC1130



Деталь

Обрабатываемый материал

Операция



Инструмент

Пластина

zn

n об/мин

Vc м/мин

Vf мм/мин

fz мм

ap мм

ae мм



Результат

Шатун

P2.2.Z.AN



Торцевое фрезерование

GC1130

R390-032A32-17L

R390-17 04 31M-PM 1130

2

2636

265

791

0,15

5

26



Стойкость инструмента — 54 минуты








Имеющееся

решение



2

2636

265

791

0,15

5

26



Стойкость инструмента — 27 минут

















Для получения подробной информации о новых инструментах от Sandvik Coromant обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49
