Новые инструменты и решения от Sandvik Coromant - CoroPak 13.1

Державки Sandvik CoroTurn HP

Давление СОЖ до 275 бар (4000 psi)

Высокое давление СОЖ и точно направленные сопла - это мощная комбинация, обладающая рядом преимуществ, таких как повышенная стойкость инструмента и улучшенный контроль над стружкодроблением. Для получения максимального эффекта от этих оправок применяйте режущие пластины с геометриями -PMC, -MMC и -SMC для работы с СОЖ под высоким давлением.

Преимущества

• Улучшенное стружкодробление даже при низком давлении СОЖ
• Легкая замена режущей пластины
• Беспрепятственный отвод стружки
• Одна и та же технология подачи СОЖ через сопла для всех инструментов

Технические особенности

• Фиксированные сопла для точной подачи СОЖ
• Предназначены для давления СОЖ до 275 бар (4000 PSI)

Подробнее...

Пластины Sandvik T-Max P, геометрия PMC и MBR

Режущие пластины без задних углов для высокоэффективного точения

Для дальнейшего расширения программы инструмента с подачей СОЖ под высоким давлением Sandvik Coromant представляет геометрию режущей пластины, предназначенную для максимально эффективного использования мощных направленных потоков СОЖ при обработке стали.

Преимущества

• Специализированные сплавы и геометрии для всех областей применения и групп обрабатываемых материалов
• Производительное решение благодаря геометриям Wiper и Xcel
• Превосходные возможности оптимизации обработки за счет геометрий режущих пластин для работы с подачей СОЖ под высоким давлением
• Надежная обработка, в том числе на черновых операциях
• Полный ассортимент систем крепления и подвода СОЖ для обработки всех групп материалов и для всех областей применения
• Возможность оптимизации за счет применения антивибрационных инструментов

Технические особенности

• Двусторонняя пластина с прочными режущими кромками
• Закрепление пластин: прижим рычагом за отверстие для обработки с СОЖ, прижим повышенной жесткости для обработки без СОЖ и для обработки короткостружечных материалов, прижим клин-прихватом сверху для улучшения геометрической проходимости
• Фиксированные точнонаправленные сопла и оптимизированные геометрии для обработки с подачей СОЖ под высоким давлением

Резцовые вставки Sandvik CoroTurn XS

Обработка торцевых канавок и внутренняя токарная обработка

CoroTurn XS – это семейство прецизионных инструментов для мелкоразмерной обработки. Теперь ассортимент расширен за счет державок для вставок размером 8 и 10 мм (0.315 и 0.394"), вставок для обработки торцевых канавок того же размера и дополнительных вставок с геометрией -A для внутренней обработки. Теперь появилась возможность делать действительно глубокие канавки малого диаметра.

Преимущества

• Надежная система, предназначенная для обработки отверстий диаметром менее 12 мм (0,472")
• Точение отверстий диаметром от 0,3 мм (0,012")
• Обработка торцевых канавок диаметром от 6,2 мм (0,244")
• Простота применения

Технические особенности

• Шлифованные режущие кромки для обеспечения высокой повторяемости размеров
• Широкий выбор режущих пластин, отвечающий всем потребностям обработки
• Установочный штифт для точной установки резцовой вставки в расточную оправку

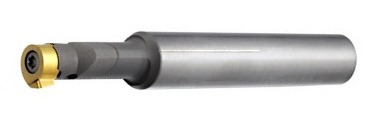

Sandvik CoroCut MB

Обработка торцевых канавок с подачей СОЖ под высоким давлением

CoroCut MB – это семейство высокоточных инструментов для обработки радиальных и торцевых канавок, профильной обработки и обработки фаски под отрезку. Пластины большего размера и державки с фиксированными соплами для подвода СОЖ дают вам возможность обрабатывать канавки и профили большей глубины с высокой надежностью процесса.

Преимущества

• Обработка без вибрацийБыстрая настройка инструмента и режущей пластины
• Жесткое высокоточное соединение между пластиной и державкой

Технические особенности

• Сменная режущая пластина с торцевым креплением
• Острые режущие кромкиГеометрии и сплавы для обработки всех материалов
• Твердосплавные хвостовики для обработки с большим вылетом
• Внутренний подвод СОЖ
• Закрепление во втулках EasyFix
• Пластины для обработки канавок с широким выбором значений ширины и радиуса при вершине – в том числе для обработки стандартизованных канавок, например под уплотнительные и стопорные кольца

Пластины Sandvik CoroCut 1-2

Отогнутые пластины

В дополнение к геометрии -RS мы выпускаем новую геометрию -RO для черновой и чистовой обработки канавок сложной формы (T- и L-образных) на деталях из нержавеющей стали и жаропрочных сплавов.

Преимущества

• Исключительная жесткость при обработке канавок, точении и отрезке
• Технология Wiper обеспечивает высокую чистоту обработанной поверхности
• Универсальная и высокоэффективная система

Технические особенности

• Уникальная призматическая система базирования пластин для исключительной жесткости
• Одно- и двухлезвийная система
• Широкий ассортимент державок
• Пластины для обработки канавок с различными размерами по ширине и радиусами при вершине, в том числе для получения стандартных канавок, например под уплотнительные и стопорные кольца
• Доступны пластины Tailor Made
• Лабиринтные уплотнения: Шлифованные пластины обеспечивают остроту режущей кромки и высокую точность обработки
• Лабиринтные уплотнения: Пластины из кубического нитрида бора (CBN) с острой режущей кромкой для снижения шероховатости обработанной поверхности, работы с высокой скоростью резания и повышения продолжительности резания
• Отогнутые режущие пластины с шлифованной режущей кромкой для снижения сил резания, повышения повторяемости позиционирования и точности обработки

Фреза Sandvik ​CoroMill 419

Обработка нержавеющей стали, сталей высокой твердости и титана

CoroMill 419 – это новая фреза c пятигранными пластинами для черновой и получистовой обработки с большими подачами, обеспечивающая высокоэффективное фрезерование всех групп материалов и огромные возможности оптимизации процесса обработки. Высокая подача и низкие силы резания способствуют снижению шума, создавая благоприятную рабочую среду для оператора.

Преимущества

• Высокая производительность на операциях, требующих низких сил резания
• Высокая стойкость инструмента, особенно при фрезеровании труднообрабатываемых материалов
• Прочные режущие пластины с жестким закреплением для надежной обработкиНизкое потребление мощности

Технические особенности

• Пять режущих кромок на каждой пластине
• Широкий выбор сплавов и геометрий
• Радиусные пластины и пластины с фасками
• Внутренний подвод СОЖ во всех фрезах обеспечивает эффективную обработку с применением СОЖ или сжатого воздуха
• Небольшая радиальная составляющая силы резания за счет главного угла в плане 19° и положительного осевого угла наклона пластин

Подробнее...

Фреза Sandvik CoroMill 357

Многокромочная торцевая фреза для черновой обработки

CoroMill 357 – это новая многокромочная торцевая фреза для черновой обработки и обдирки деталей из стали и чугуна. Она обладает надежным и прочным корпусом с посадочными гнездами, защищенными опорными пластинами, и системой крепления, позволяющей быстро и легко заменить или переустановить режущие пластины.

Преимущества

• Высокая скорость съема материала и превосходная производительность обработки
• Легко повернуть и заменить пластины, даже не снимая перчатки - нет необходимости полностью извлекать винт для индексации пластин
• Надежные эксплуатационные характеристики
• Экономически эффективное решение с большим количеством режущих кромок

Технические особенности

• Возможность работать с большой глубиной резания и большой подачей на зуб
• Инновационная система крепления пластин, обеспечивающая быструю и простую индексацию и замену пластин, позволяет экономить время на обработку
• Двухсторонние пятиугольные режущие пластины большой толщины и опорные пластины для защиты корпуса
• Большие посадочные поверхности предотвращают радиальные и осевые деформации, а также деформации опорных поверхностей, обеспечивая постоянную точность и эффективность обработки

Подробнее...

Sandvik CoroMill 316

Система сменных фрезерных головок

Высокоэффективные сменные головки фрезерной системы CoroMill 316 теперь доступны с отверстиями для внутреннего подвода СОЖ. Повторное резание и пакетирование стружки зачастую приводит к снижению качества обработанной поверхности, повреждению режущей кромки и поломке инструмента. Эффективный внутренний подвод СОЖ через точно расположенные отверстия гарантирует превосходную эвакуацию стружки и надежность процесса резания.

Преимущества

• CoroMill 316 — это система фрезерного инструмента со сменными головками, которая характеризуется большой гибкостью и обеспечивает высокую эффективность, сокращение затрат на инструмент и сокращение складских запасов
• Надежное соединение режущей головки и корпуса обеспечивает высокую прочность для черновых операций и высокую жёсткость для чистовых операций
• Повышенная жесткость позволяет работать с большим вылетом инструмента, например, при обработке глубоких карманов, а также обеспечивает более высокую точность на чистовых операциях
• Внутренний подвод СОЖ, доступный на некоторых фрезах семейства, обеспечивает превосходную эвакуацию стружки и надежный процесс резания

Технические особенности
Соединение между головкой и корпусом инструмента гарантирует надежность и точность для обеспечения высочайшего качества обработки. Инструмент прост в обращении и использовании, а замену головки можно осуществить за несколько секунд — для этого даже не нужно снимать инструмент со станка. Кроме того, не требуется предварительная настройки режущей кромки. Это обеспечивает сокращение простоев станка.

• Контакт по конусу и по торцу для обеспечения лучшей стабильности
• Запатентованное соединение, разработанное для минимизации изгиба
• Оптимизированные геометрии для черновой, чистовой и профильной обработки, а также снятия фасок
• Сплавы для обработки большинства групп материалов

Sandvik CoroMill Plura

Цельные концевые фрезы

Конструктивное решение для концевых фрез CoroMill с комбинированием положительного и отрицательного углов подъема стружечных канавок позволяет обрабатывать верхнюю и нижнюю кромку детали, эффективно снижая риск образования сколов.

Преимущества

• Серия 2: Геометрии и сплавы оптимизированы для обработки определенного материала и/или определенной области применения, что обеспечивает максимальную производительность
• Серия 1: Инструменты предназначены для обеспечения высокой производительности и надежности при обработке деталей различных размеров и форм из разнообразных материалов, что позволяет максимально эффективно использовать станок

Технические особенности

• Оптимизированные сплавы для обработки материалов всех групп в различных условиях
• Конструкция с переменной глубиной стружечной канавки для обеспечения оптимальной жесткости сердцевины фрезы и достаточного пространства для отвода стружки
• Переменной угол подъема стружечной канавки для обеспечения максимальной стабильности
• Большой ассортимент стандартных инструментов с возможностью заказа инструмента с требуемыми параметрами: специального решения или решения Tailor Made
• Спиральная канавка крепления iLock на хвостовике фрезы CoroMill Plura направлена таким образом, чтобы создать эффект втягивания фрезы в патрон, обеспечивая абсолютную надежность закрепления

Фреза Sandvik CoroMill 172

Зубофрезерование становится проще

Дисковая фреза CoroMill 172 – это универсальное и эффективное решение для фрезерования высококачественных профилей зубчатых колес. Благодаря новой технологии изготовления сменных твердосплавных пластин и надежному креплению iLock, деталь может обрабатываться на универсальном неспециализированном оборудовании, таком как многоцелевые станки и обрабатывающие центры, а также на зубофрезерных станках.

Преимущества

• Деталь может быть полностью обработана на одном станке за один установ, что сокращает общее время и стоимость изготовления детали, по сравнению с обработкой инструментами из быстрорежущей стали (HSS)
• В одном корпусе могут закрепляться пластины различного профиля, что обеспечивает универсальность инструмента в отличие от инструментов из быстрорежущей стали
• Обработка без применения СОЖ сокращает время производства детали и затраты на СОЖ, одновременно обеспечивая более экологичные и удобные условия для работы оператора
• Экономически эффективное решение для обработки мелких и средних партий деталей

Технические особенности

• Крепление iLock в сочетании с современной технологией прижима клин-прихватом сверху обеспечивают отличную повторяемость позиционирования, а также быструю и простую замену режущих пластин
• Современные марки твердого сплава позволяют работать с большей скоростью резания, по сравнению с инструментами из быстрорежущей стали
• Полнопрофильные режущие пластины обеспечивают высокую точность инструмента, так как профиль впадины зуба формируется одной пластиной
• Прецизионные шлифованные пластины для обеспечения высокого качества обработанной детали
• Профили пластин будут изготавливаться по запросу в соответствии с конкретными требованиями

Фреза Sandvik CoroMill 345

Высокопроизводительная торцевая фреза

Торцевая фреза CoroMill 345 сочетает высокую скорость съема материала с превосходным качеством обработанной поверхности. Новая шлифованная пластина для обработки стали и чугуна обеспечивает повышенную надежность режущей кромки на операциях, где необходимо получить высокую точность обработки.

Преимущества

• Высокопроизводительная торцевая фреза с восемью режущими кромками для сокращения затрат на изготовление детали
• Четыре различных шага фрезы для оптимизации области применения и производительности
• Повышенная подача на зуб за счет пластин с геометрией Wiper
• Внутренний подвод СОЖ для фрез диаметром до 125 мм (4,92") для обеспечения максимальной эффективности обработки
• Посадочные гнезда защищены опорными пластинами для обеспечения продолжительного срока службы корпуса

Технические особенности

• Соединение Coromant Capto®, цилиндрический хвостовик, крепление на оправке, Weldon или крепление на оправке CIS
• Уникальная конструкция режущей и опорной пластины, обеспечивающая их фиксированное положение в гнезде
• Двусторонние режущие пластины с восемью режущими кромками
• Пластины Wiper для наилучшего качества обработанной поверхности
• Подвод СОЖ к каждой пластине

Сверла Sandvik CoroDrill 870

Надежное и безопасное сверление

Расширен диапазон диаметров сверл CoroDrill 870, а также появилось решение Tailor Made для обработки отверстия и фаски на одной операции. Новая геометрия пилотного сверла -GP позволяет повысить надежность процесса сверления глубоких отверстий. Надежное крепление между корпусом сверла и сменной головкой обеспечивает удобную замену головок. Конструкция корпуса и головки способствует повышению производительности обработки и стойкости инструмента, снижая стоимость изготовления детали.

Преимущества

• Надежность и долговечность
• Простая и надежная замена головки
• Высокая стойкость инструмента и высокая минутная подача
• Превосходное качество отверстия
• Оптимизированная эвакуация стружки
• Снижение стоимости изготовления отверстия

Технические особенности

• Надежное, высокоточное соединение между корпусом сверла и сменной головкой для повышения стабильности
• Возможность замены головки в сверле, закрепленном на станке, для сокращения времени простоев оборудования
• Оптимизированные форма, размер и угол подъема стружечной канавки обеспечивают надежное удаление стружки и общую жесткость инструмента
• Жесткий корпус сверла для обеспечения высоких подач и превосходного качества отверстия
• Внутренний подвод СОЖ для всех сверлВеличина крутящего момента и основная информация промаркированы на корпусе сверла
• Головка -PM 4234 для обработки стали и -KM 3234 для обработки чугуна
• Геометрия пилотного сверла -GP 4234 для обработки стали и чугуна
• Сверло Tailor Made для обработки отверстия и фаски с углом 45° на одной операции

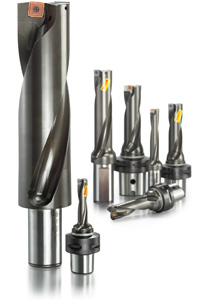

Сверла Sandvik CoroDrill 880

Высокопроизводительное сверло со сменными пластинами

Sandvik Coromant предлагает большой ассортимент стандартных сверл CoroDrill 880 дюймового исполнения с соединением Coromant Capto®. Усовершенствованное соединение между корпусом сверла и хвостовиком Coromant Capto обеспечивает надежный процесс сверления. Сверла метрического исполнения также будут оснащаться соединением данного типа.

Преимущества

• До 100% повышения производительности
• Высокая точность отверстия и хорошее качество поверхности
• Пластины с четырьмя эффективными режущими кромками с геометрией Wiper

Технические особенности

• Геометрия Wiper для обеспечения высокой чистоты поверхности и возможности работать с более высокими подачами
• Оптимизированные стружечные канавки для ускоренного удаления стружки
• Легкая идентификация благодаря лазерной маркировке кодов сверла, режущей пластины и винта на хвостовике сверла
• Две или четыре режущие кромки
• Оптимизированные геометрии обеспечивают высокую производительность по обработке материалов всех групп
• Оптимизированные сплавы обеспечивают увеличенную стойкость инструмента
• Возможность изготовления инструмента Tailor Made (с требуемыми значениями параметров)

Sandvik CoroDrill 801

Устанавливает стандарты сверления глубоких отверстий

Теперь доступен расширенный стандартный ассортимент. Сверлильная головка CoroDrill 801 обеспечивает надежный процесс сверления материалов высокой прочности и улучшенный контроль над стружкообразованием. CoroDrill 801 вместе с  CoroDrill 800 образуют комплексное стандартное предложение для сверления глубоких отверстий диаметром 25–165.1 мм (0.984–6.500").

Преимущества

• Высокий уровень загрузки станка
• Повышенная гибкость за счет широкого диапазона радиальной регулировки
• Доступность за счет большой стандартной программы инструментов
• Простота примененияНизкий уровень шума

Технические особенности

• Улучшенная конструкция каналов для подвода СОЖ
• Большие стружечные каналы для эффективной эвакуации стружки
• Три опорно-направляющих пластины для повышения стабильности
• Шлифованный участок для контроля биения
• Установочная метка для легкого позиционирования головки в штанге
• Величина радиальной регулировки 2,5 мм (0,0984")

Sandvik CoroDrill 818

Превзойдет ваши ожидания при растачивании

Теперь доступны расточные головки CoroDrill 818 с расширенным диапазоном диаметров, 40.00–301.75 мм (1.575–11.880"). Этот расточной инструмент предлагает высокую надежность и гибкость процесса обработки. Программа инструментов CoroDrill 818 включает широкий выбор геометрий и сплавов для обработки любых материалов.

Преимущества

• Сокращение времени простоя оборудования благодаря коротким срокам поставки инструмента
• Простота примененияВысокий уровень загрузки станка
• Гибкое решение благодаря большой программе инструментов с широким диапазоном радиальной регулировки

Технические особенности

• Большие стружечные каналы для эффективной эвакуации стружки
• Установочная метка для легкого позиционирования головки в штанге
• Крепление iLock для надежного закрепления пластин
• Широкий диапазон радиальной регулировки
• Превосходный контроль над формированием стружки при обработке любых материалов за счет геометрии режущих пластин TXN
• Одна пластина для прямого и обратного растачивания

Сверлильные головки Sandvik CoroDrill 800

Система сверления глубоких отверстий

Сверлильные головки CoroDrill 800 обеспечивают высокую производительность обработки в широком диапазоне применения. CoroDrill 800 совместно с CoroDrill 801 образуют полное стандартное предложение для сверления глубоких отверстий диаметром 25–165.1 мм (0.984–6.500").

Преимущества

• Превосходное качество поверхности
• Надежность процесса
• Небольшое количество комплектующих
• Хорошая концентричность

Технические особенности

• Лазерная маркировка кода заказа, размера и типоразмера штанг
• Превосходный отвод стружки как при низких, так и при высоких подачах за счет "ускорения" СОЖ
• Небольшое количество типоразмеров режущих и опорно-направляющих пластин для всего диапазона диаметров

Sandvik CoroBore 825 SL для обработки торцевых канавок

Диапазон диаметров 47-1200 мм (1.850–47.244")

Обработка канавок инструментом CoroBore SL является высокопроизводительной альтернативой фрезерованию. Этот инструмент для обработки торцевых канавок с высокой точностью радиальной регулировки позволяет обрабатывать канавки на деталях различного диаметра.

Преимущества

• Более высокая производительность обработки, по сравнению с фрезерованием
• Превосходное стружкодробление благодаря внутреннему подводу СОЖ
• Позволяет использовать наш широкий ассортимент стандартных резцовых головок SL32 и режущих пластин CoroCut 1-2
• Точная предварительная радиальная регулировка головок для обработки торцевых канавок

Технические особенности

• Жесткая конструкция со специализированными резцовыми головками для обработки торцевых канавок малого и большого диаметра
• Точная предварительная радиальная регулировка головок для обработки торцевых канавок
• Для канавок малого диаметра 47–150 мм (1,850–5,905") доступны корпуса с размером соединения C6 и C8
• Для канавок большого диаметра 150–1200 мм (5,905–47,244") применяйте специализированные расточные головки для обработки торцевых канавок с системой CoroBore XL

Sandvik CoroTurn HP

Инструментальные блоки для подачи СОЖ под высоким давлением

Новый механизм закрепления, использующий стандартные резцовые головки CoroTurn® HP с возможностью подачи СОЖ под давлением 200 бар (2900 psi). Подача СОЖ под высоким давлением и быстросменные инструментальные блоки Coromant Capto® обеспечивают непревзойденную эффективность, гарантируя оптимальную загрузку станка за счет сокращения времени настройки и обработки.

Преимущества

• Подача СОЖ под высоким давлением обеспечивает контроль стружкодробления, в том числе при обработке длинностружечных материалов
• Увеличенный радиальный зазор
• Быстросменная система значительно сокращает время настройки и замены инструмента
• Гибкая и удобная система
• Отсутствует необходимость в настройке трубок для подвода СОЖ - просто "подключи и работай"

Технические особенности

• Уплотнение позволяет работать с подачей СОЖ под давлением 200 бар (2900 PSI)
• Быстросменность за счет Coromant Capto®
• Интегрированный блок
• Доступны встраиваемые механизмы закрепления с втулкой
• Предназначены для сокращения общего вылета инструмента

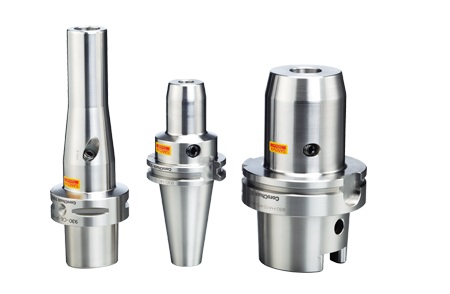

Sandvik CoroChuck 930

Высокоточный гидропластовый патрон

Необходим гидропластовый патрон, который вас не подведет? Тогда вам нужен патрон CoroChuck 930. Это новое поколение гидропластовых патронов может по праву называться лучшим решением, которое имеет сверхнадежную систему крепления инструмента. Они исключают вибрации и обеспечивают самую высокую точность фрезерования и сверления.

Преимущества

• Высокая скорость съема материала обеспечивает повышение производительности обработки
• Надежный процесс обработки
• Быстрая замена и настройка инструмента
• Улучшенное качество обработанной поверхности и повышенная стойкость инструмента
• Обеспечение жестких допусков на отверстие

​Технические особенности

• Самая надежная защита от вытягивания инструмента среди всех патронов, представленных на рынке, за счет новой оптимизированной мембраны*, применяемой для эффективного закрепления инструмента с большим усилием зажима. Усилие зажима остается постоянным при каждом закреплении
• Простое закрепление инструмента с помощью динамометрического ключа, обеспечивающего надежный зажим с требуемым усилием
• Базовая поверхность патрона шлифуется относительно отверстия, что гарантирует высокую точность обработки
• Биение <4 мкм (157 мкдюйм) на длине 2.5 × DC
• Высокая повторяемость закрепления
• Балансировка DIN 69888
• Длина закрепления может настраиваться с помощью регулировочного винта
