Окт.2016

Новые инструменты и решения от Sandvik Coromant - CoroPak 16.2


Дополнение к каталогам Sandvik CoroPak 16.2





Sandvik Coromant выпускает около 3000 новых продуктов каждый год. Вся новая продукция, включая знания по ее применению и методы обработки, представляется единым комплектом CoroPak. Предлагаем Вашему вниманию новейшие инструменты и технологии 2016-го года от Sandvik Coromant - CoroPak 16.2.





 Скачать Дополнения к каталогам Сандвик CoroPak 16.2...

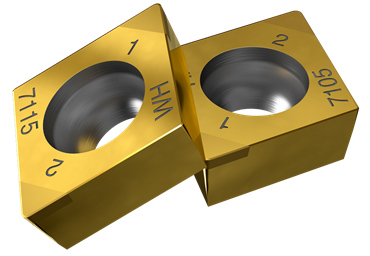

Новые сплавы Sandvik CB7105 и CB7115




Твёрдое точение сплавами из КНБ нового поколения

Инновация в точении материалов высокой твердости



Всем, кто занимается изготовлением деталей для трансмиссий и точением материалов высокой твердости, Сандвик предлагает попробовать новые сплавы CB7105 и CB7115. Они дают возможность повысить как скорость обработки, так и надежность режущей кромки и стойкость инструмента. Эти сплавы призваны раздвинуть горизонты в точении материалов высокой твердости, они обеспечивают эффективную и надежную обработку с отличным качеством обработанной поверхности.

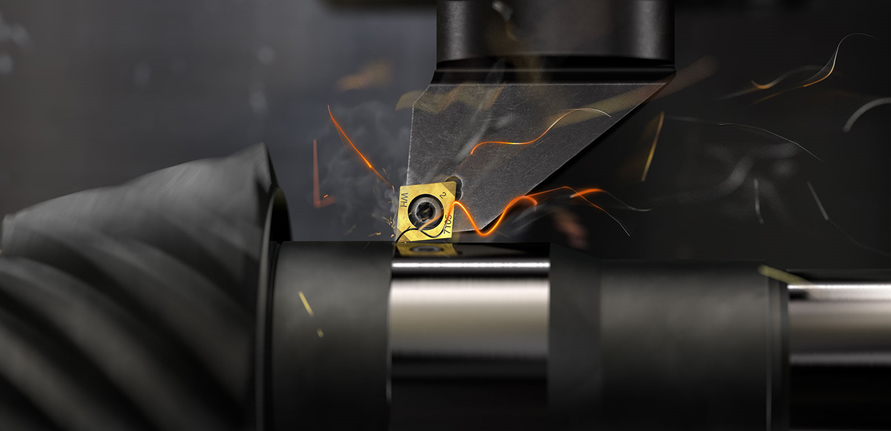

Пластины Sandvik для точения материалов высокой твёрдости



Преимущества

  • Снижение затрат на деталь за счет высокоскоростной обработки или повышение стойкости инструмента при более низких скоростях (CB7105)
  • Снижение затрат на деталь благодаря однопроходной стратегии при высоких скоростях резания (CB7115)
  • Надежная и предсказуемая обработка



Область применения

  • Твёрдое точение обычно является чистовой или получистовой операцией с высокими требованиями к точности размеров и качеству обработанной поверхности
  • Материалы обрабатываемых деталей — сталь после цементации или закалки ТВЧ
  • Типичными задачами при обработке этих материалов являются обеспечение качества обработанной поверхности и соблюдение размерной точности при конкурентоспособной стойкости инструмента









Паторны Sandvik CoroChuck 930
Новые интерфейсы патронов
Паторны Sandvik CoroChuck™ 930Паторны Sandvik CoroChuck™ 930Паторны Sandvik CoroChuck™ 930Паторны Sandvik CoroChuck™ 930
Три новых патрона для токарных станков (T) с минимальной длиной соединения дают более короткие сборки для использования на токарных центрах с приводными блоками.

Два новых дюймовых соединения — 1” короткого исполнения и 1,25” для тяжелой обработки (HD), новые интерфейсы для патронов с отверстием диаметром 25 мм короткого исполнения, патроны размером 1” короткого исполнения и 1,25” HD также доступны по программе Tailor Made



Патрон CoroChuck™ 930 предназначен для:

  • Устранения вибрации
  • Быстрой и удобной наладки и смены инструмента
  • Обеспечения превосходной стабильности и точности
  • Обеспечения совместимости с широким диапазоном интерфейсов со стороны станка
  • Поддержания эффективности производства



Патроны HD 1,25" предлагаются с соединениями Coromant Capto® C6-8, HSK 100, CAT-V 50, CAT-V 50 BIG-PLUS в стандартном ассортименте, а также по программе Tailor Made.

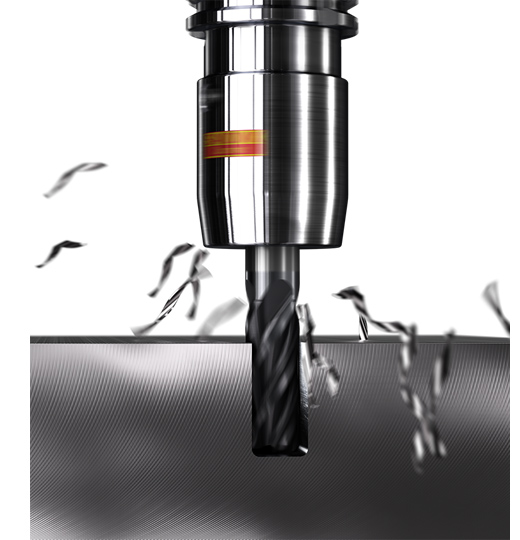

Патрон Sandvik CoroChuck 930

Патроны минимальной длины (T) диаметром 12 и 20 предлагаются с соединением Coromant Capto® C3-C5 в стандартном ассортименте, только для закрепления цанговым механизмом.



Патроны короткого исполнения диаметром 25 мм доступны с соединением Coromant Capto® C5-10, HSK 63-100, ISO 40,50, CAT-V 40,50, MAS-BT 40,50 и BIG-PLUS. Также предлагается по программе Tailor Made.



Патроны короткого исполнения 1" доступны с соединениями Coromant Capto® C5, CAT-V 40, CAT-V 40 BIG-PLUS в стандартном ассортименте и по программе Tailor Made.









Sandvik CoroDrill 400 и CoroDrill 430

Специализированные свёрла для обработки чугуна

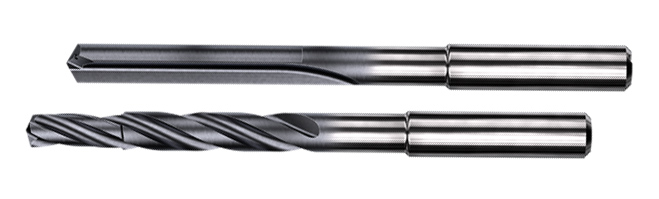

Свёрла Сандвик CoroDrill 400 и CoroDrill 430

Новые свёрла Сандвик CoroDrill 400 и CoroDrill 430 предназначены для обработки сложных многоступенчатых отверстий и могут быть адаптированы к вашим конкретным требованиям. Оптимизированные свойства, высокая производительность и длительная стойкость инструмента обеспечивают низкую себестоимость отверстий.



Преимущества

  • Высокая стойкость инструмента
  • Оптимизированные геометрии и сплавы
  • Специализированное надёжное решение
  • Sandvik Coromant может предложить комплексные решения для обработки деталей
  • Оперативная подготовка коммерческих предложений
  • Быстрая и надежная поставка
  • Восстановление режущей способности инструмента



Новые геометрии для сверления чугуна

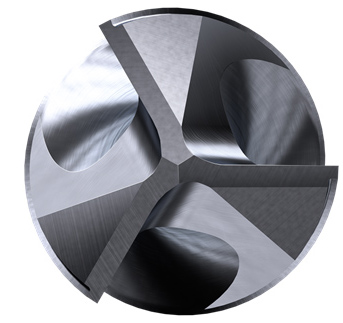

Свёрла CoroDrill 400 (с прямой канавкой) и CoroDrill 430 (3-канавочное) предназначены для сверления чугунных (ISO-K) блоков цилиндров и головок цилиндров. Вместе с имеющимся 2-канавочным сверлом CoroDrill 460 они формируют хороший и разнообразный ассортимент для сверления неглубоких отверстий в области ISO‑K.



Высокая стойкость инструмента

Свёрла изготавливаются из сплавов со специализированными твердосплавными основами и покрытиями для обработки чугуна, которые обеспечивают стойкость к абразивному износу, вызванному высокими скоростями и температурами в процессе резания. Сервис Sandvik Coromant по восстановлению режущей способности инструмента продлевает ресурс инструмента путем переточки до оригинальной геометрии, обеспечивающей первоначальные характеристики сверла.

Сверло Сандвик CoroDrill 400





Sandvik CoroDrill 865

Сверло для масляных каналов в коленчатых валах

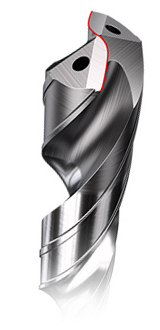

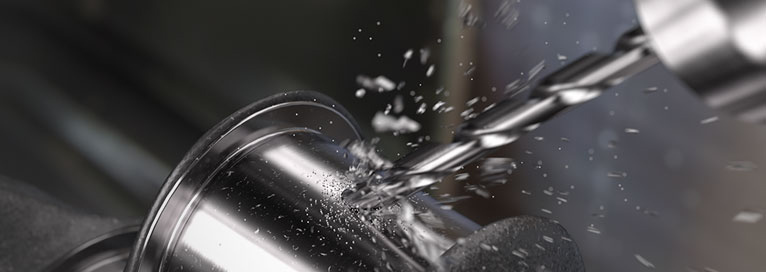

Сверло Сандвик CoroDrill 865


Комплексное решение для обработки чугунных коленчатых валов: сверло Sandvik CoroDrill 865 — это новое решение для сверления глубоких масляных каналов (глубиной до 25xØ) в чугуне с высокой скоростью, повторяемостью и эффективностью обработки


Это новое сверло позволяет нам предложить комплексное решение для обработки чугуна. Сверло изготавливается в соответствии с индивидуальными требованиями заказчика, что позволяет обеспечить необходимую длину стружечной канавки и общую длину. Это делает его более жестким и стабильным по сравнению с модифицированным стандартным сверлом и повышает надежность и повторяемость процесса обработки.



Преимущества

  • Контроль над стружкодроблением и стабильная работоспособность обеспечивают высокое качество деталей и стойкость инструмента
  • Высокая минутная подача обеспечивает превосходную производительность
  • Большой главный задний угол позволяет увеличить подачу
  • Надежное и предсказуемое сверление масляных каналов
  • Изготавливаются в точном соответствии с требованиями заказчика (длина стружечной канавки и общая длина)



Технические особенности

  • Уменьшенный угол при вершине для улучшения центрирования
  • Увеличенный вспомогательный задний угол улучшает стружкообразование
  • Уменьшенный осевой передний угол повышает прочность и улучшает стружкообразование
Сверло Сандвик CoroDrill 865
  • Шлифованные стружечные канавки для улучшения качества и формы
  • Увеличенная ширина ленточки повышает стабильность
  • Оптимизированное положение ленточки помогает врезанию в направляющее отверстие
  • Новый профиль стружечной канавки улучшает стружкообразование и повышает прочность поперечного сечения
  • Улучшенное качество обработанной поверхности упрощает эвакуацию стружки и снижает осевое усилие
  • Возможность выбрать длину хвостовика, длину стружечной канавки и общую длину для повышения жесткости









Sandvik CoroMill 171.4

Фреза для обработки шлицев с малым модулем

Фреза Sandvik CoroMill 171.4

Фреза Sandvik CoroMill 171.4 — это универсальная фреза для высокопроизводительного фрезерования шлицев за один проход.Операции, которые прежде выполнялись на зубофрезерных станках или заказывались другим предприятиям, теперь могут выполняться на стандартных станках с ЧПУ прямо в вашем цеху.



Преимущества

  • Обработки детали за один установ – не требуется зубофрезерный станок
  • Простота применения на многоцелевых станках, обрабатывающих центрах и токарных центрах
  • И корпуса фрез, и режущие пластины имеют высокую точность – как минимум класса DIN 8 или ANSI 5
  • Экономически эффективное решение за счет новой четырехкромочной пластины



Технические особенности

  • Полностью шлифованная, высокоточная пластина с четырьмя режущими кромками и закреплением винтом
  • Три типоразмера пластин
  • К корпусу фрезы подходят пластины одинакового типоразмера – разные пластины, один корпус
  • Профили шлицев: DIN 5480, ANSI B92.1 и другие профили по запросу









Sandvik CoroMill 415

Высокопроизводительная фреза малого диаметра

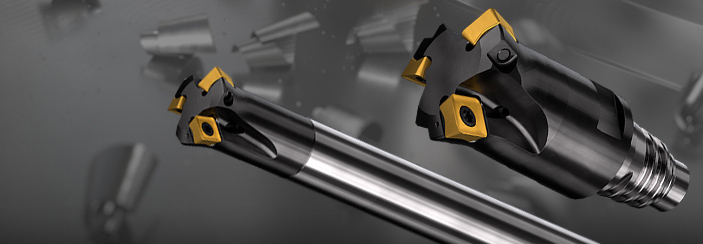

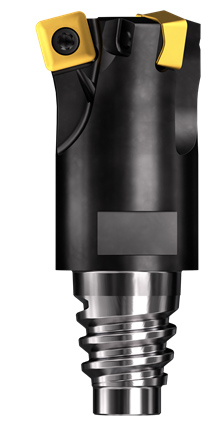

Торцевая фреза Sandvik CoroMill 415



Фреза Sandvik CoroMill 415 — это новая торцевая фреза для работы с большими подачами. Высокая скорость съема металла и режущие пластины с четырьмя кромками делают ее невероятно эффективным и экономичным инструментом. Фреза также обеспечивает высокий уровень эксплуатационной надежности и безопасности благодаря уникальной системе крепления iLock™.



Преимущества

  • Снижение затрат в расчете на деталь и увеличение производительности благодаря высокой скорости съема металла и режущим пластинам с четырьмя кромками
  • Фреза Сандвик CoroMill 415 с технологией iLock™ — это надежное и безопасное решение, гарантирующее минимальное количество брака
  • Универсальная фреза с широким диапазоном применения
  • Фреза CoroMill 415 может использоваться с держателями Coromant EH и антивибрационными адаптерами Silent Tools™ для обработки без вибраций в сочетании с высокой надежностью и максимальной производительностью

Технические особенности

  • Уникальный интерфейс гнезда под пластину iLock™ обеспечивает очень высокую стабильность. Интерфейс iLock™ также упрощает замену пластин малого размера
  • Очень высокая скорость съема металла и низкие силы резания благодаря мелкому шагу зубьев фрезы и возможности работать с большой подачей делает эту фрезу эффективным решением
Фреза Sandvik CoroMill 415
  • Очень маленькие режущие пластины, но с четырьмя режущими кромками — низкие затраты в расчете на одну кромку
  • Доступны исполнения с соединением Coromant EH. Сиситема Coromant EH обеспечивает превосходную гибкость инструментальной оснастки, сокращает инструментальные запасы и время простоя станков

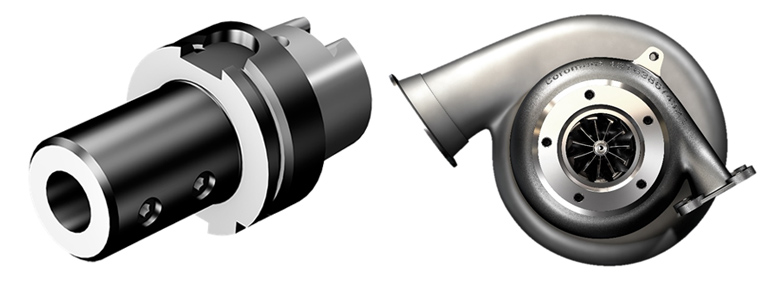

Новые оправки HSK-A/C 80

Оправки для торцевых фрез и патроны ISO 9766


Новые оправки Sandvic Coromant HSK-A/C 80

Преимущества

  • Новые держатели для станков с конусом HSK-A/C 80
  • Более короткая сборка для экономически эффективного производства
  • Расширение нашего ассортимента для автомобильной промышленности



Преимущества короткого держателя для фрезерования и сверления

  • Стойкость к изгибу
  • Снижение вибрации
  • Высокая размерная точность
  • Высококачественные детали









Фреза Сандвик RAL90 для обработки алюминия

Исключительная скорость съема металла

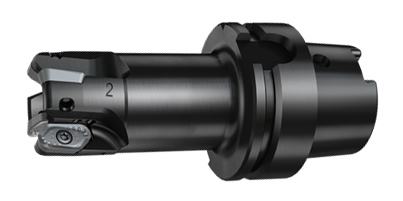

Фреза Сандвик RAL90 для обработки алюминия

Фреза для обработки алюминия RAL90 устанавливает новые стандарты стабильности при высокоскоростном фрезеровании. Оптимизированная для высокомощных шпинделей, фреза RAL90 обеспечивает уникальную скорость съема металла.



Преимущества

  • Прочный корпус фрезы, рассчитанный на большие силы резания, позволяет работать с очень высокой скоростью съема металла
  • Отвечает высоким требованиям к надежности за счет минимального биения инструмента
  • Низкий уровень вибраций и хорошее стружкообразование благодаря плавности резания



Высокая точность посадочных поверхностей под режущие пластины гарантирует корректное позиционирование кромки, снижая суммарное биение инструмента.

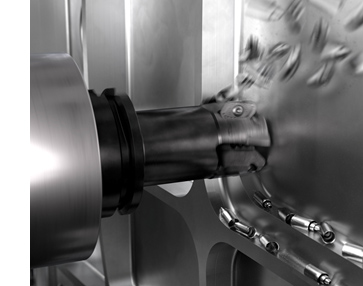

Фреза Сандвик RAL90 для обработки алюминия



Технические особенности

  • Надежная высокоточная посадочная поверхность гнёзд под пластины
  • Сопла для подачи СОЖ под высоким давлением
  • Сертифицированы по EN ISO 15641:2001 для работы с высокой частотой вращения шпинделя, напр. до 27 500 об/мин для DC 40 мм

















Для получения подробной информации о новых инструментах от Sandvik Coromant обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49
