Новые инструменты и решения от Sandvik Coromant - CoroPak 13.2

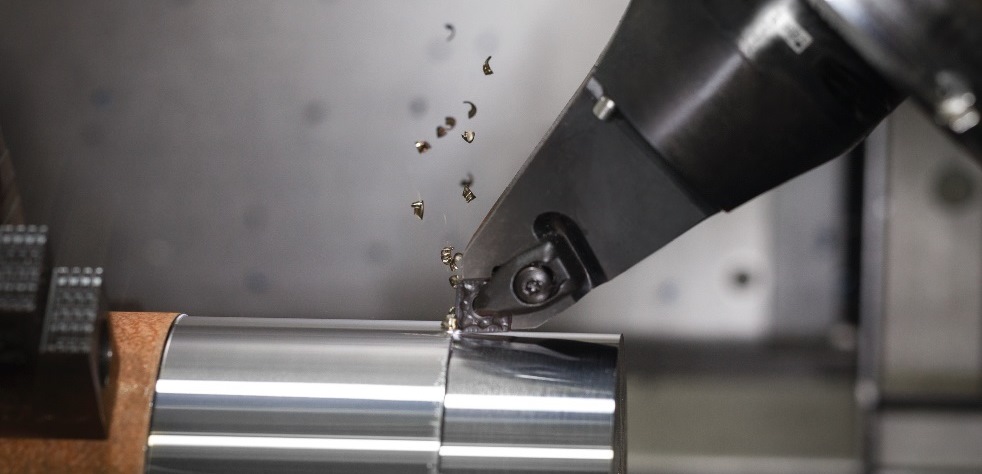

Сплав GC4325

Шаг вперед в точении стали

Может показаться, что режущая пластина из сплава GC4325 ничем не отличается от других пластин, но на самом деле она совершенно другая: от твердосплавной основы внутри и до прочного износостойкого покрытия на поверхности. Если вам необходима стойкая надежная пластина, которая способна работать в постоянно меняющихся условиях, то выбирайте сплав GC4325.

Преимущества

• Высокая стойкость при работе на повышенных режимах резания
• Постоянные эксплуатационные характеристики – высокая надежность прибезлюдном производстве
• Широкая область применения – сокращение номенклатуры используемого инструмента

Технические особенности

• Высокопрочное покрытие из оксида алюминия с однонаправленной ориентацией кристаллов
• Мелкозернистая твердосплавная основа сочетает высокую прочность и твердость
• Гладкая лицевая поверхность не позволяет стружке налипать на пластину
• Покрытие MT-TiCN из столбчатых кристаллов – твердое и износостойкое покрытие против абразивного износа

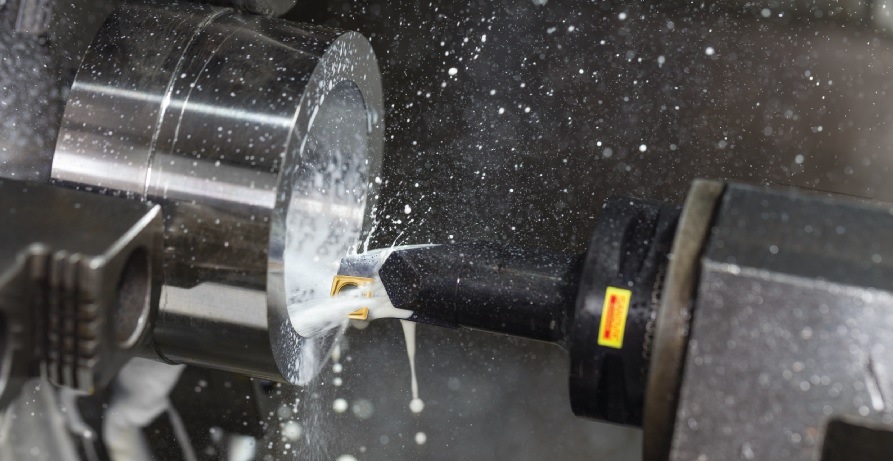

Расточные оправки CoroTurn HP и Coromant Capto

Внутреннее точение с СОЖ

Основной проблемой при внутренней токарной обработке является наматывание стружки на инструмент, что приводит к поломкепластины и остановам станка. Благодаря точно направленным соплам, которые подводят СОЖ в требуемую точку режущей кромки, вы получаете более надежный процесс обработки даже при меньшем давлении СОЖ.

Преимущества

• Контроль над стружкообразованием
• Снижение времени простоев станка
• Высокая надежность процесса обработки
• Повышенная стойкость инструмента

Технические особенности

• Фиксированные сопла для точного подвода СОЖ
• Возможность изменения диаметра выходного отверстия сопла длярегулировки давления СОЖ, независимо от расхода насоса

Расточные оправки:

• СОЖ подается через шланг, соединяющий оправку и станок
• Максимальное давление СОЖ 275 бар (4000 psi)

Расточные оправки Coromant Capto:

• СОЖ подается непосредственно через инструментальный блок Coromant Capto
• Максимальное давление СОЖ 200 бар (2900 psi)

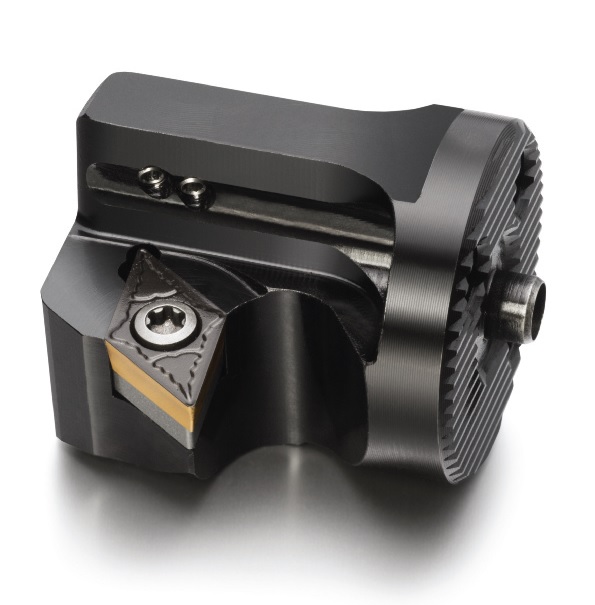

Резцовые головки CoroTurn SL с системой CoroTurn HP

Модульность и фиксированные сопла

Одной из задач при обработке глубокого отверстия является обеспечение эффективного отвода стружки. Резцовые головки CoroTurn SL с системой CoroTurn HP направляют поток СОЖ в требуемую точку. При этом происходит дробление стружки, в результате которого возрастает эффективность ее эвакуации и повышается стойкость инструмента.

Преимущества

• Интегрированные сопла для точного подвода СОЖ и эффективного дробления стружки
• Высокая стойкость инструмента
• Высокая надежность процесса обработки

Технические особенности

Направленные сопла для подвода СОЖ системы CoroTurn HP встроеныв инструмент для повышения эффективности применения смазочно-охлаждающей жидкости. Модульная система CoroTurn SL позволяет просто и без больших затрат собирать требуемый инструмент из набора резцовых головок и расточных оправок.

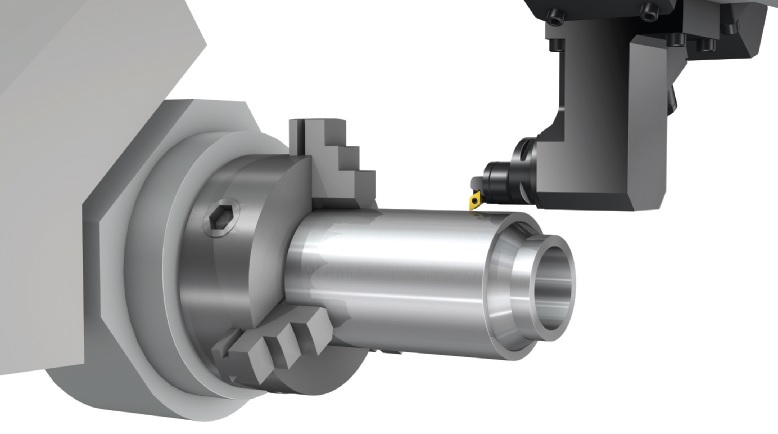

Адаптеры Coromant Capto для резцовых головок CoroTurn SL

Для быстрой замены инструмента

Настройка инструмента при обработке мелких партий деталей может стать узким местом производства в связи с большой тратой времени на замену инструментальных блоков. Адаптеры Coromant Capto для резцовых головок CoroTurn SL позволяют использовать инструментальные блоки, предназначенные для внутренней обработки, на операциях наружной обработки, что значительно сокращает время настройки инструмента.

Преимущества

• Сокращение времени настройки инструмента
• Гибкая компоновка револьверной головки
• Сокращение номенклатуры применяемых инструментальных блоков
• Более удобная в эксплуатации система за счет большего зазора

Технические особенности

• Угловые инструментальные блоки для обеспечения большего зазора
• Возможность осуществления наружной обработки с помощью инструментальных блоков для внутренней обработки

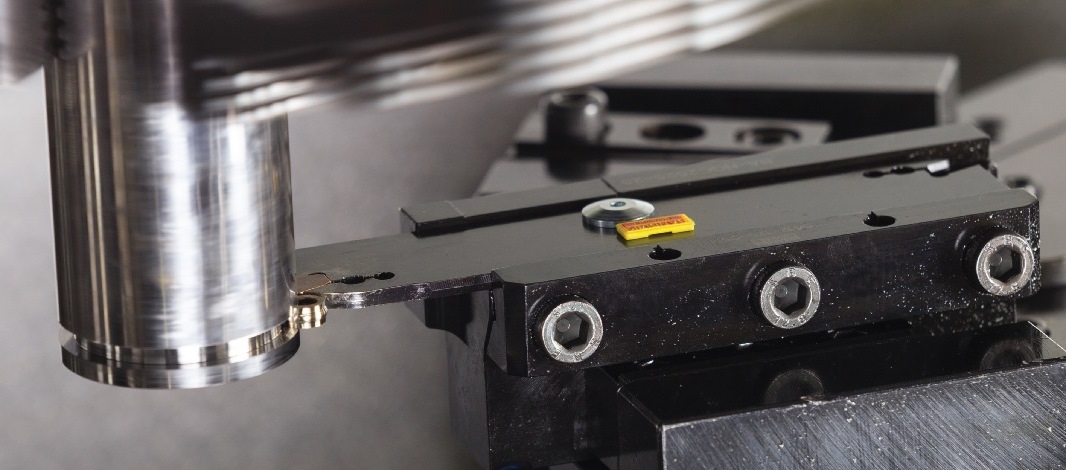

Sandvik CoroCut QD

Самая надежная система для отрезки

К без того широкому ассортименту инструментов для отрезки и обработки канавок Sandvik добавляет совершенно новую серию, позволяющую обрабатывать глубокие канавки и работать с большим вылетом. Данная серия включает в себя отрезные лезвия, адаптеры, призматические державкии державки для станков продольного точения. Вместе со специализированными режущими пластинами нового поколения эти инструменты обеспечивают высокую надежность механической обработки.

Преимущества

• Высокая прогнозируемая стойкость и превосходный контроль над стружкообразованием, обеспечивающие высокую надежность процесса обработки
• Экономия обрабатываемого материала за счет сокращения ширины отрезки
• Простота применения
• Высокое качество обработанной поверхности

Технические особенности

Отрезные лезвия и инструментальные блоки:

• Быстрое подключение к системе СОЖ
• Новый инструментальный материал с повышенной прочностью
• Специальный ключ для надежного и легкого закрепления
• Подача СОЖ под высоким давлением – опция для всех лезвий

Режущие пластины:

• Усовершенствованное покрытие, предназначенное для отрезки
• Конструкция пластины, оптимизированная для работы с подачей СОЖ под высоким давлением
• Направляющие на посадочной поверхности для пластин всех размеров

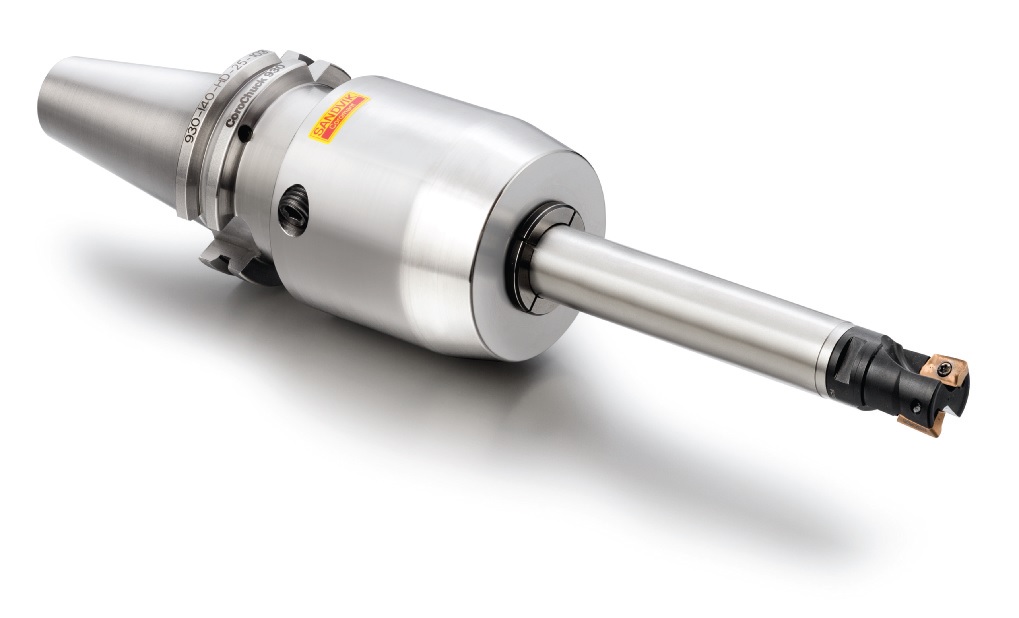

CoroMill 390 и CoroMill 490

Соединение EH на фрезах со сменными пластинами

Широкий ассортимент фрез со сменными пластинами Sandvik CoroMill 390 и CoroMill 490 для обработки уступов и торцевого фрезерования теперь доступен с модульным соединением EH (системой сменных головок). Система EH обладает всеми преимуществами модульных систем, а также значительно сокращает длину инструментальной сборки, поэтому является идеальным выбором для операций с ограничениями вылета инструмента.

Преимущества

• Модульность – сокращение номенклатуры инструмента, большая гибкость и надежность
• Соединение EH позволяет сократить расстояние от режущей кромки до базовой поверхности адаптера
• Высокая жесткость инструментальной сборки с небольшим вылетом дает возможность увеличить глубину резания без снижения стабильности

Технические особенности

• Соединение EH гарантирует надежность и точность закрепления головок в державке и способствует их легкой замене
• Короткая и компактная инструментальная сборка, состоящая только из хвостовика и головки
• CoroMill 390 и CoroMill 490 – это фрезы, работающие с низкими силами резания и имеющие широкий выбор пластин для обработки любых материалов в разнообразных условиях

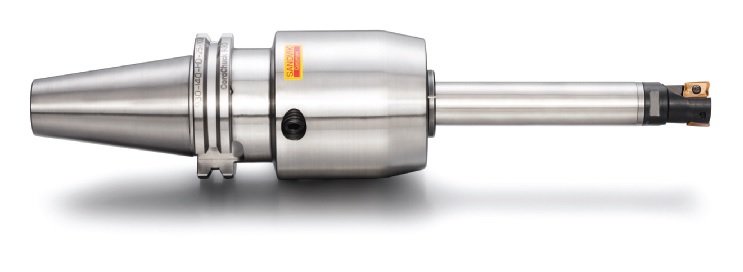

Sandvik Coromant EH

Усиленные металлические хвостовики EH

Новые усиленные металлические хвостовики для системы сменных головок (EH) – это универсальное решение при работе с большим вылетом инструмента. Хвостовик, диаметр которого меньше диаметра головки, обеспечивает требуемый зазор между корпусом инструмента и поверхностью заготовки. Вы можете укоротить хвостовик до необходимой вам длины.

Преимущества

• Возможность отрезки хвостовика до требуемой длины обеспечивает гибкость решения и повышение производительности
• Уменьшенный диаметр хвостовика над диаметром головки гарантирует необходимый зазор, в том числе при работе с большим вылетом
• Высокая производительность и низкие вибрации при работе с большим вылетом

Технические особенности

• Цельный усиленный металлический хвостовик высокой плотности для фрез со сменными пластинами и цельных твердосплавных головок обладает более высокой изгибной жесткостью и большей демпфирующей способностью, по сравнению со стальными хвостовиками
• Хвостовик уменьшенного диаметра для обеспечения зазора между корпусом адаптера и деталью
• Цельный хвостовик без сварного соединения позволяет укорачиватьего до требуемой длины

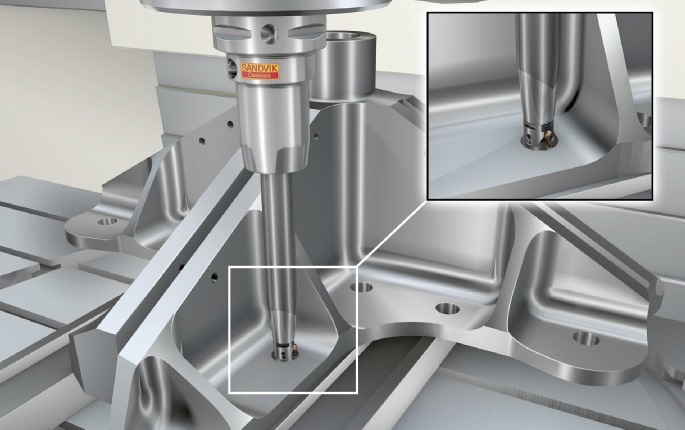

CoroBore 824 XS и CoroBore 825 EH

Новый расточной инструмент

Растачивание отверстий малого диаметра с большим вылетом инструмента стало возможным. Sandvik Coromant расширяет ассортимент инструментов для чистового растачивания за счет новых расточных концепций. Расточные оправки CoroTurn XS исистема сменных головок (EH) позволяют растачивать отверстия диаметром от 1 мм (0,039"), не требуя увеличения номенклатуры используемого инструмента.

Преимущества

• Повышенная геометрическая проходимость при обработке отверстий малого диаметра за счет модульных соединений Coromant Capto и EH
• Применение цельных твердосплавных оправок для растачивания снижает вибрации и повышает стабильность при обработке инструментом с большим вылетом
• Расточные оправки со сменными пластинами имеют возможность регулировки диаметра. Это повышает гибкость инструментального оснащения, сокращая его номенклатуру и затраты на инструмент

Технические особенности

• Чистовой расточной инструмент с точной регулировкой диаметра (с дискретностью 2 мкм по шкале нониуса)
• Большая гибкость: выбирайте инструменты системы Coromant Captoили EH для растачивания отверстий различного диаметра
• Доступны стандартные пластины CoroTurn XS диаметром от 1 мм (0,039")
• Цельные твердосплавные расточные оправки со стандартнымисменными пластинами CoroTurn 107 диаметром от 6 мм (0,236")

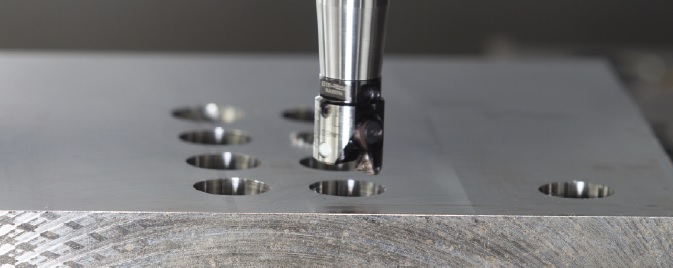

CoroBore 820 XL, 825 XL и 826 XL

Легкий расточной инструмент большого диаметра

Растачивание глубоких отверстий и отверстий большого диаметра требует применения жесткого инструмента, что приводит к значительному увеличению веса инструментальной сборки. В результате возникают трудности со сменой инструмента и его хранением в инструментальном магазине. Новые расточные инструменты CoroBore со сниженной массой уменьшают общий вес сборки и крутящий момент при замене инструмента, облегчая его эксплуатацию и позволяя обрабатывать отверстия большего диаметра.

Преимущества

• Значительное сокращение веса инструментальной сборки для более легкой и надежной эксплуатации и смены инструмента
• Растачивание отверстий большого диаметра с повышенной жесткостью без увеличения веса инструмента
• Оптимизированное решение для горизонтальных расточных станков и обрабатывающих центров

Технические особенности

CoroBore 825L XL / CoroBore 826L XL:

• Специализированный инструмент с минимальной массой, предназначенный для чистового растачивания
• Полый адаптер с торцевой частью из алюминия
• Точная регулировка диаметра с дискретностью 2 мкм
• Внутренний подвод СОЖ к режущей кромке

CoroBore 825L XL / CoroBore 826L XL:

• Алюминиевый корпус с шпоночным соединением для торцевых фрез
• Точная регулировка диаметра с дискретностью 2 мкм
• Внутренний подвод СОЖ к режущей кромке

CoroBore 820L XL:

• Модульный инструмент Coromant Capto с оптимальным вылетом
• Алюминиевый корпус с жестким соединением для закрепления ползунов для черновой обработки
• Внутренний подвод СОЖ к режущей кромке

CoroBore 820L XL:

• Алюминиевый корпус с шпоночным соединением для торцевых фрез
• Внутренний подвод СОЖ к режущей кромке

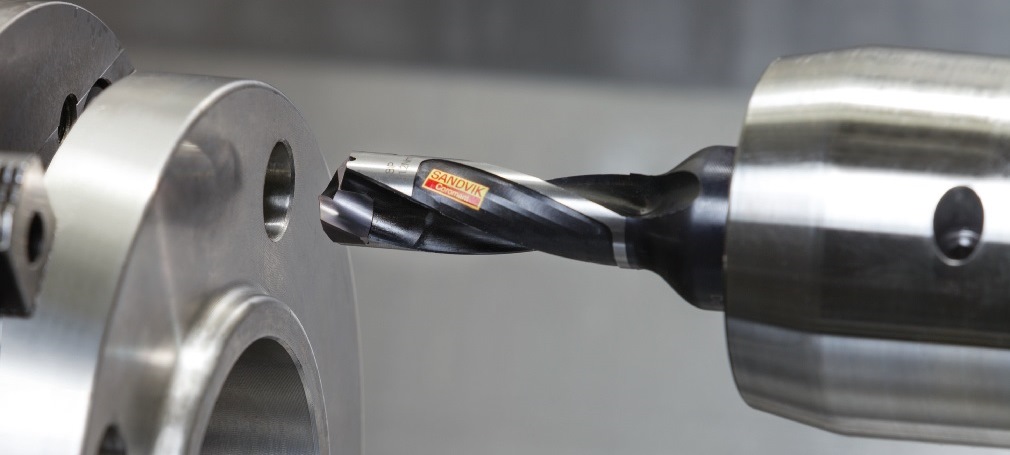

Sandvik CoroDrill 870

Сверла со сменными головками для обработки нержавеющей стали

Sandvik Coromant предлагает решение для сверления отверстий в нержавеющей стали, которое обеспечит требуемые качество и точность обработки с высоким уровнем надежности и прогнозируемости процесса. Новые сплав и геометрия сверла CoroDrill 870 повышают стойкость инструмента и позволяют работать в тяжелых условиях, таких как сверление материалов, склонных к адгезии. В результате обеспечивается бесперебойная обработка, а также снижается стоимость изготовления отверстия.

Преимущества

• Надежный и безопасный процесс обработки
• Легкая замена и надежное закрепление головок
• Оптимизированный контроль над стружкообразованием и эвакуацией стружки
• Высокая прогнозируемая стойкость инструмента и высокая производительность
• Низкая стоимость изготовления и превосходное качество отверстия

Технические особенности

• Надежное точное соединение между корпусом и головкой сверла для обеспечения дополнительной жесткости
• Возможность смены головок в сверле, закрепленном на станке, для сокращения времени простоя оборудования
• Оптимизированные форма, размер и угол подъема стружечных канавок обеспечивают беспрепятственную эвакуацию стружки и общую жесткость инструмента
• Новый сплав GC2234 с мелкозернистой высокохромистой основой и новым PVD-покрытием
• Новая геометрия –MM с усиленной режущей кромкой для повышения надежности и стойкости инструмента

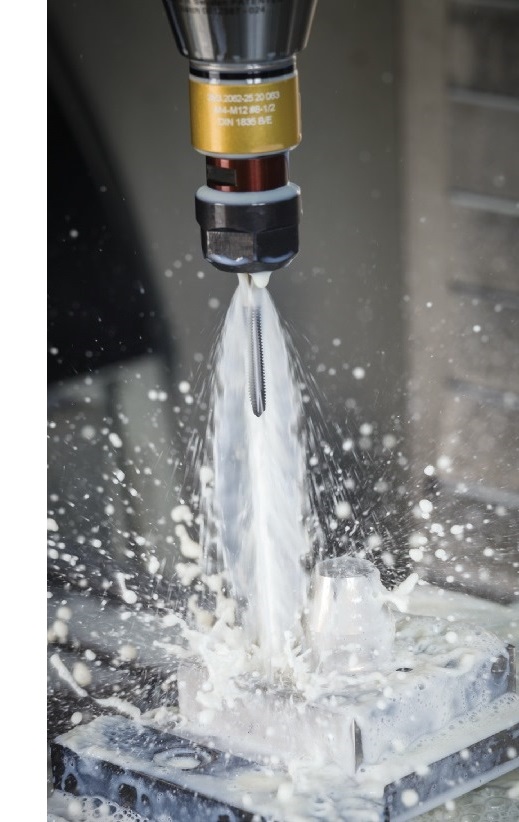

CoroTap 200-SD и CoroChuck 970

Эффективное и надежное нарезание резьбы метчиками

Такие трудности, как непрогнозируемая стойкость инструмента и его быстрый износ, являются обычными явлениями при нарезании резьбы метчиками в материалах группы ISO S. Новый метчик Sandvik CoroTap 200-SD для обработки резьбы в жаропрочных сплавах в сочетании с новым универсальным патроном CoroChuck 970 сделают ваше производство более эффективным и надежным, а также повысят стойкость инструмента и качество получаемой резьбы. Преимущества Высокая стабильность и точность процесса производства Высокая и прогнозируемая стойкость инструмента Снижение времени простоя станка за счет менее частой смены метчика Технические особенности CoroTap 200-SD: Прочная и жесткая конструкция Большой диаметр сердцевины для повышения прочности на кручение Отсутствие шейки на метчиках большого и малого диаметров для повышения их прочности

• Оптимизированная величина переднего угла для обработки жаропрочных сплавов
• Геометрия режущей части обеспечивает плавное врезание
• Износостойкий сплав с низким коэффициентом трения

CoroChuck 970:

• Синхронизированное резьбонарезание снижает нагрузку на заднюю поверхность
• Точная глубина резьбонарезания за счет ограничения осевой компенсации
• Новая улучшенная конструкция с возможностью внутреннего подвода СОЖ
• Возможность подачи СОЖ под высоким давлением, до 80 бар (1160 psi)
• Широкий выбор соединений для различных типов станков

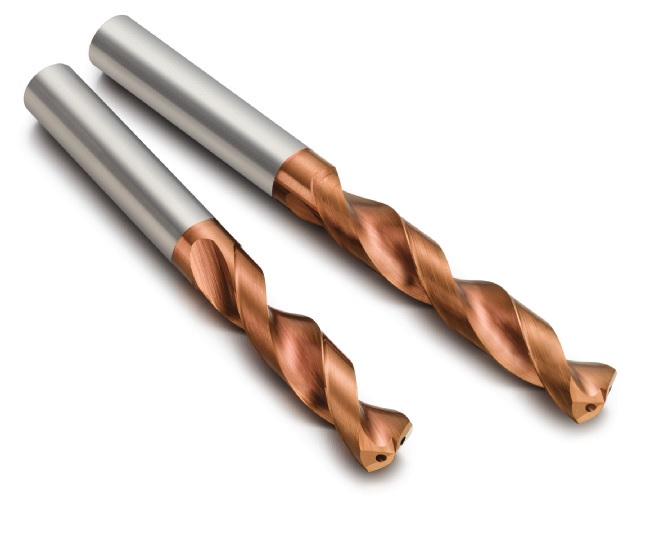

Sandvik CoroDrill R846

Оптимизированное сверление жаропрочных сплавов

При сверлении отверстий в жаропрочных сплавах приходится учитывать большое количество параметров. Надежность процесса является важнейшим условием, впрочем, как и постоянство результатов, а также точность и качество получаемого отверстия. Сверло CoroDrill R846 позволяет выполнить все эти требования за счет уникальной геометрии, высокого качества кромки и износостойкого покрытия.

Преимущества

• Надежность и безопасность процесса
• Прогнозируемая стойкость инструмента
• Высокая повторяемость результатов обработки
• Продукция с высококачественным сервисом по восстановлению

Технические особенности

• Уникальная геометрия для обработки материалов ISO S, обеспечивающая контроль над стружкообразованием
• Мелкозернистая основа и тонкое PVD-покрытие сверла обеспечивают надежность процесса и повышение стойкости инструмента
• Высокое качество и острота режущей кромки
• Беспрепятственное резание за счет увеличенной обратной конусности корпуса сверла
