Sandvik Coromant представляет Фрезу CoroMill Plura для надежного фрезерования титана



С 1 марта доступна новая система крепления iLock для надежного фрезерования материалов группы ISO S.


При обработке материалов группы ISO S твердосплавной концевой фрезой возникающие осевые силы резания накладывают очень жесткие требования на закрепление инструмента. Несмотря на высокое усилие зажима, в некоторых случаях инструмент вытягивается из патрона. Детали, изготавливаемые из данных материалов, являются дорогостоящими, а их обработка требует большого количества времени. Таким образом, смещение инструмента в патроне может стать причиной брака детали, что повлечет значительные финансовые потери.


Новая система крепления iLock решает эту проблему, не увеличивая биение фрезы в термопатроне. Секрет кроется в спиральной шлифованной канавке на хвостовике инструмента. Совместно с ответным пазом внутри патрона, она не допускает вытягивания фрезы даже в случае очень тяжелых условий резания. Это инновационное решение не только сокращает время обработки в 2-3 раза, но и повышает стойкость инструмента.

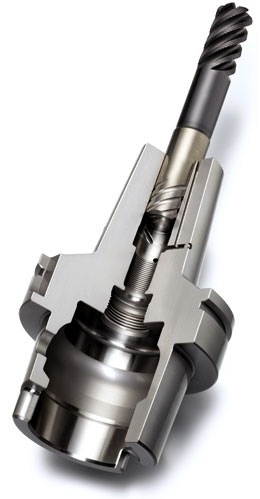

Фреза CoroMill Plura

Совместное применение твердосплавных концевых фрез CoroMill Plura и термопатрона с креплением iLock предотвращает вытягивание инструмента из патрона, обеспечивает высокую точность и оптимизирует эффективность удаления материала.

CoroMill Plura с креплением iLock предназначена для фрезерования титана при обработке деталей фюзеляжа аэрокосмической промышленности.





Цельные твердосплавные концевые фрезы



Цельные твердосплавные концевые фрезы
Обеспечивают высокую надежность закрепления и оптимальную производительность

- Высокопроизводительные сплавы GC1620, GC1640 сохраняют остроту режущей кромки при длительном фрезеровании титана
- Дополнительные области применения – обработка стали и нержавеющей стали
- Широкий диапазон радиусов при вершинах фрезы для обработки галтелей на типовых деталях фюзеляжа летательных аппаратов
- Фрезерование карманов с большой длиной контакта режущей кромки и заготовки





Патроны с термозажимом:


- Coromant Capto
- HSK A/C
- ISO 7388.1
- MAS-BT 403
- CAT-V

Патроны с термозажимом

Спиральная канавка крепления iLock:



- Спиральная канавка крепления iLock на хвостовике фрезы CoroMill Plura для абсолютной надежности закрепления
- Спиральная канавка направлена таким образом, чтобы создать эффект втягивания фрезы в патрон
- Пазы внутри термопатрона направляют и фиксируют фрезу в определенном положении
- Высокая точность закрепления за счет горячей посадки обеспечивает биение ± 0.005 мм (.0002") на длине 3 x D
Спиральная канавка крепления iLock





Для надежного и точного закрепления цилиндрического хвостовика в патроне необходимо, чтобы на его поверхности не было каких-либо повреждений или
загрязнений. Хвостовик может быть зажат в патроне без использования цанг. Точность изготовления хвостовика инструмента должна быть не менее h6.



Внимание: Диаметр хвостовика должен быть выполненн по h6 или по более точному квалитету.



Установка для термозажима:
- Управляемый нагрев установки для термозажима расширяет внутренний диаметр патрона
- Хвостовик вставляется в патрон
- Естественное охлаждение приводит к зажиму хвостовика в патроне с достаточно высокой силой для надежной обработки
Патроны с термозажимом являются важнейшим звеном в цепи обработки: высокотехнологичные станки, надежная оснастка и высокопроизводительные инструменты.



С другими новыми инструментами и решениями от Sandvik Coromant Вы можете ознакомиться в разделе Новинки, Март 2012, где представлен новый каталог Sandvik Coromant - CoroPak 12.1.




Для получения дополнительной информации свяжитесь с техническими специалистами нашей компании по тел. (812) 603-20-49
