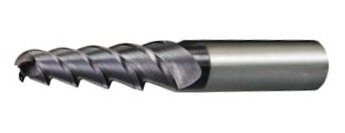

Sandvik CoroMill Plura - Цельные концевые фрезы

В широком ассортименте цельных концевых фрез CoroMill Plura вы найдете то, что ищете: будь то инструмент, оптимизированный для обработки определенного материала, или такой, который хорошо работает по многим материалам.

Программа инструментов включает в себя высокопроизводительные решения для высокоскоростной обработки (HSM), изготовления пресс-форм и обработки с высокой подачей (HFM); от черновой обработки до финишной обработки большинства материалов: будь то труднообрабатываемые материалы или стали высокой твердости, до HRc 63.

Преимущества

• Пазы внутри термопатрона направляют и фиксируют фрезу в определенном положении. Высокая точность закрепления за счет горячей посадки обеспечивает биение ≤5 мкм (200 μin) на длине 3×D

Область применения

• Полный ассортимент для черновой, чистовой и финишной обработки, а также профильной обработки, обработки фасок и нарезания резьб
• Программа цельных концевых фрез CoroMill Plura включает в себя инструменты для большинства операций, с диаметром в пределах от 0,1 до 25 мм (0,004 - 0,984")
• Мелкоразмерные концевые фрезы со сферическим концом CoroMill Plura предназначены для профильной обработки сталей средней и высокой твердости, 35-63 HRc. Небольшие диаметры этих фрез, от 0,1 мм (0,004"), делают их подходящими для производства всех мелкоразмерных штампов и пресс-форм, где требуется высокая точность
• Фреза CoroMill Plura для резьбофрезерования предназначена для обработки резьб небольших размеров с диаметром от 3,2 мм (0,126") и выполняется из двух оптимизированных сплавов: один обладает лучшей производительностью при обработке с СОЖ, другой - при обработке без СОЖ. Резьбы фрезеруются за один проход, при этом формируется метрическая резьба полного профиля с углом 60°. Профили для резьб UNC/UNF и NPT/NPTF доступны в качестве дополнительных возможностей. Доступны фрезы для обработки как правых, так и левых резьб

Области применения по ISO

Рекомендации

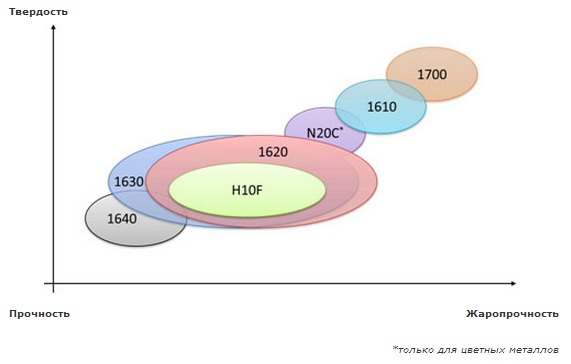

Выбор сплава

Переменная глубина стружечной канавки (VFD)

Фрезы с переменной глубиной стружечной канавки с углом подъема 50° и с переменным шагом обеспечивают эффективное удаление стружки и снижение вибраций, предлагая максимальную производительность на черновых и получистовых операциях. Увеличенный диаметр режущей части по сравнению с хвостовиком для лучшей досягаемости Переменная глубина стружечной канавки для максимальной стабильности при фрезеровании в тяжелых условиях

Переменный угол подъема стружечной канавки Конструкция с переменным углом подъема стружечной канавки придает операциям намного большую стабильность, что приводит к снижению вибраций инструмент даже на станках с ЧПУ более старого поколения. В результате - превосходное качество поверхности и повышенная стойкость инструмента.  Переменный угол подъема стружечной канавки обеспечивает: Большую осевую и радиальную глубину резания при высоких режимах резания Лучший контроль размеров заготовки Уменьшенное выкрашивание режущих кромок Большую скорость съема металла​​

Значение ​RPRG для оптимального качества резьбы

Фреза CoroMill Plura имеет индивидуальное значение коррекции на радиус (RPRG), указанное на хвостовике. Это значение показывает точный диаметр делительной окружности и коррекцию радиуса, которые требуются для обеспечения оптимального качества резьбы.

Эксплуатация

Закрепление фрезы CoroMill Plura в термопатроне с системой iLock:

1. Нагрейте термопатрон в установке для термозажима при мин. мощности 10 кВт
2. Вставьте фрезу CoroMill Plura с креплением iLock в термопатрон, чуть провернув ее
3. Убедитесь, что фреза вошла до упора
4. Полностью охладите термопатрон перед использованием

Ассортимент Диаметр резания от 0,1 мм до 25 мм (0,004 - 0,984") Глубина резания до 6 × DC Геометрии: концевая, с радиусом при вершине, со сферическим концом, для больших подач, для обработки фасок, для обработки галтелей и точения фрезерованием поверхностей вращения Формы инструмента: прямая, коническая, с режущей кромкой, делящей стружку, и без нее Сплавы 1610, 1620, 1630, 1640, 1700, N20C и H10F Типы хвостовиков: цилиндрический, Weldon и iLock С шейкой и без нее, а также с уменьшенными хвостовиками

Для получения подробной информации о новых инструментах от Sandvik Coromant обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49
