Модульная система Sandvik Coromant EH

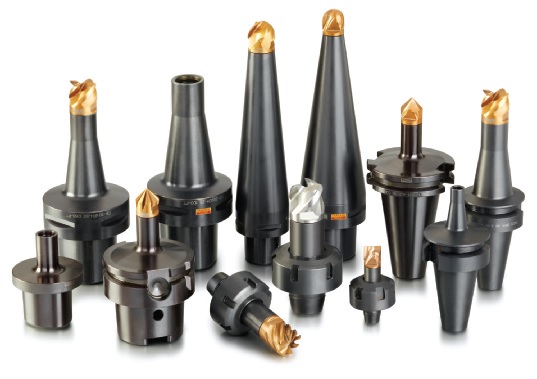

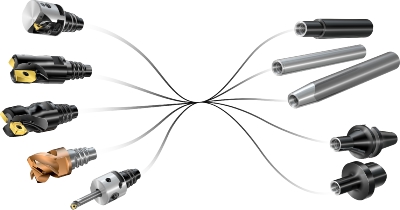

Система сменных головок Sandvik Coromant (EH) включает в себя широкий ассортимент твердосплавных головок, фрез со сменными пластинами, расточных головок, интегрированных адаптеров и различных хвостовиков.

Модульная конструкция EH дает огромные преимущества при использовании на больших обрабатывающих центрах, где требуется значительное рабочее пространство, а также при использовании на малых и средних обрабатывающих центрах и токарных станках, имеющих жесткие ограничения по вылету инструмента.

Преимущества Превосходные возможности быстрой смены инструментов – выбирайте из широкого разнообразия головок, адаптеров и хвостовиков Сокращение номенклатуры используемой оснастки для стандартизованного инструмента и минимизация времени простоя станка Чрезвычайно удобное использование инструмента и простота эксплуатации благодаря надежному и точному соединению между головкой и хвостовиком Высокая жесткость инструмента небольшой длины в сборе позволяет увеличить глубину резания без потери стабильности Гарантированный зазор между корпусом адаптера и поверхностью заготовки. Особенности Оптимизированное модульное соединение повышенной жесткости и прочности Инструментальные сборки небольшой длины и компактных размеров, состоящие только из хвостовика и режущей головки Используйте в сочетании с хвостовиками из тяжелых сплавов для создания зазора по всей длине хвостовика при работе с большими вылетами, что исключает необходимость применения головки увеличенного диаметра

Область применения Фрезерование и растачивание уступов, плоскостей и торцов Малые, средние и большие обрабатывающие центры и токарные станки Операции, где требуется значительное рабочее пространство, например при обработке на больших обрабатывающих центрах, в диапазоне диаметров 10–32 мм (0,394–1,26") для фрезерования и1–36 мм (0,039–1,42") для растачивания

Сферы применения, где требуется небольшая рабочая длина:

• Малые и средние обрабатывающие центры и токарные станки с приводными инструментальными блоками
• Автоматы продольного точения и приводной инструмент с интегрированными цангами ER

Технические особенности

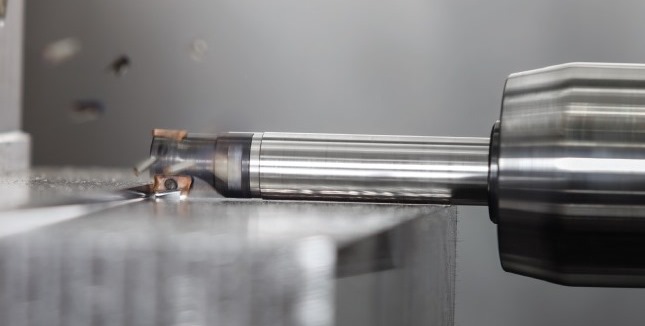

• Цельный усиленный металлический хвостовик высокой плотности для фрез со сменными пластинами и цельных твердосплавных головок обладает более высокой изгибной жесткостью и большей демпфирующей способностью, по сравнению со стальными хвостовиками

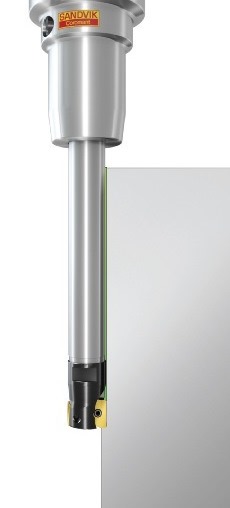

• Хвостовик уменьшенного диаметра для обеспечения зазора между корпусом адаптера и деталью
• Цельный хвостовик без сварного соединения позволяет укорачиватьего до требуемой длины

Цилиндрические цанги уменьшенного диаметра размером EH

Цилиндрические цанги уменьшенного диаметра для усиленных металлических хвостовиков EH теперь имеют расширенный ассортиментвсех размеров EH, включая EH25. Цанги имеют исполнения с внутренним подводом СОЖ и без внутреннего подвода СОЖ.

Для оформления заказа на покупку инструмента Сандвик или получения консультации по эффективному оснащению и подбору инструмента обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49.
