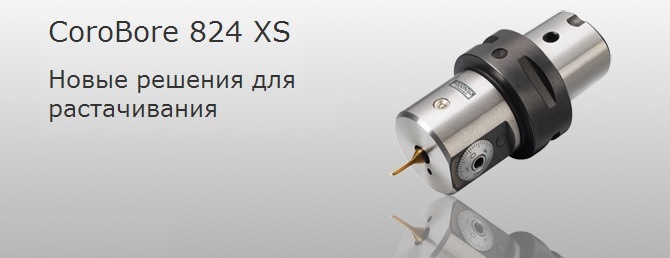

Расточные оправки Sandvik CoroBore 824XS

Растачивание отверстий малого диаметра даже при работе с большим вылетом еще никогда не было таким простым. Новые расточные инструменты расширяют предложение Sandvik Coromant для прецизионного растачивания. Расточные оправки CoroTurn XS и система сменных головок (EH) позволяют растачивать отверстия диаметром от 1 мм (0,039"), имея минимальный набор используемой оснастки.

Преимущества

• Более высокая проходимость при обработке отверстий малого диаметра за счет применения модульных соединений Coromant Capto и EH
• Растачивание с использованием твердосплавных расточных оправок снижает уровень вибрации и увеличивает стабильность при работе с большим вылетом
• Расточные оправки со сменными пластинами и регулировкой диаметра обеспечивают возможность более быстрой смены инструмента при снижении затрат на его приобретение и хранение

Особенности

• Чистовой расточный инструмент с точностью регулировкой диаметра до 2 мкм (по шкале Нониуса) для обеспечения жестких допусков IT6
• Улучшенные возможности быстрой смены инструмента: выбирайте системы Coromant Capto® или EH для растачивания отверстий различных диаметров
• В наличии имеются стандартные режущие пластины CoroTurn® XS диаметром от 1 мм (0,039")

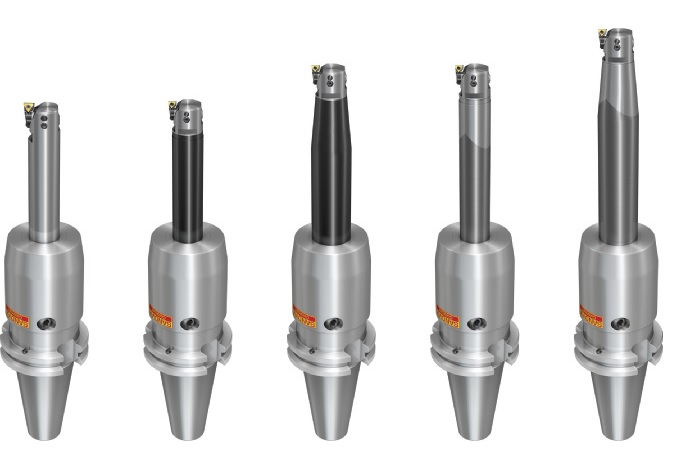

• В наличии имеются твердосплавные расточные оправки со стандартными индексируемыми пластинами CoroTurn 107 диаметром от 6 мм (0,236")

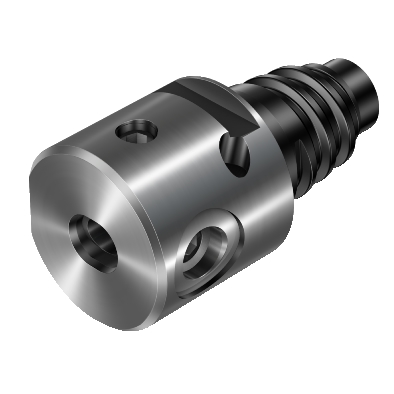

• Диапазон регулирования адаптеров Coromant Capto и Coromant EH для CoroBore® 824 XS: C3, хвостовик 04,06,08 = 1 мм по радиусу; C4, хвостовик 10 = 1,5 мм по радиусу

Область применения

• Чистовое растачивание отверстий малого диаметра в любых материалах
• Устойчивый процесс растачивания при работе с большим вылетом (до 6xD)

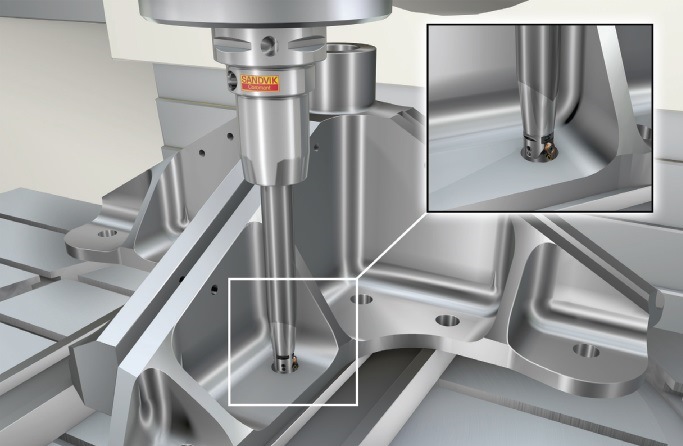

• Более высокая геометрическая проходимость при использовании расточных головок малого диаметра, позволяющая выполнять растачивание в сложнопрофильных деталях
• Твердосплавные хвостовики позволяют достигать большей глубины растачивания – до 6-ти диаметров

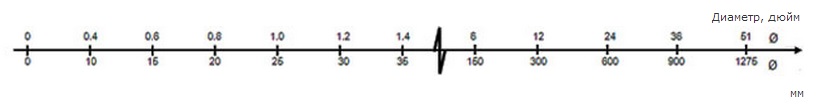

Области применения по ISO

• CoroBore 824 EH – С цельными твердосплавными вставками, Ø1 – 8,2 мм (0,04-0,32")​
• CoroBore 824 CC – С цельными твердосплавными вставками, Ø1 – 8,2 мм (0,04-0,32")​
• CoroBore 824CC – С расточными оправками со сменными пластинами, Ø6 – 20 мм (0,24- 0,79")​
• CoroBore 824EH – С расточными оправками со сменными пластинами, Ø6 – 10 мм (0,24-0,40")​

​Рекомендации
Рекомендации по использованию расточных головок EH

• Конический хвостовик обеспечивает более высокое качество обработки отверстий при работе с большим вылетом, независимо от используемого патрона
• Для цилиндрического хвостовика наилучшая прямолинейность обычно достигается при малых вылетах
• Используйте конические твердосплавные хвостовики для вылетов до 6-ти диаметров
• Выбирайте хвостовики из сплавов тяжелых металлов для обеспечения высокой стабильности и снижения склонности к вибрациям при малых вылетах
• Выбирайте патрон CoroChuck™ 930 для обеспечения высокой стабильности и безопасности производства

Выберите инструмент с соединением EH, соответствующий вашему типу операции
