SpiroGrooving c системой Sandvik CoroBore XL

Революционное решение SpiroGrooving для надёжной и эффективной обработки канавок под уплотнительные кольца на невращающихся деталях. Sandvik Coromant предлагает комплексное предложение для этого уникального метода обработки, включающее инструменты и генератор NC-кодов.

Задачи обработки

Канавки под уплотнительные кольца, ответственные элементы на многих деталях для нефтегазовой промышленности, требуют обеспечения жёстких допусков и высокого качества обработанной поверхности. Высокая стоимость и сложность деталей делают надёжность процесса обработки особенно важной. Проблемы усугубляются из-за широкого применения труднообрабатываемых материалов, таких как инконель 718 и плакированного инконель 625.

Многие традиционные методы обработки канавок под уплотнительные кольца имеют низкую надёжность и замедляют производство. Ещё одна причина траты времени — многооперационный подход, где черновая обработка и чистовая обработка следуют одна за другой и часто используются низкопроизводительные концевые фрезы. При этом в процессе обработки могут возникать вибрации.

Новое решение от Sandvik Coromant

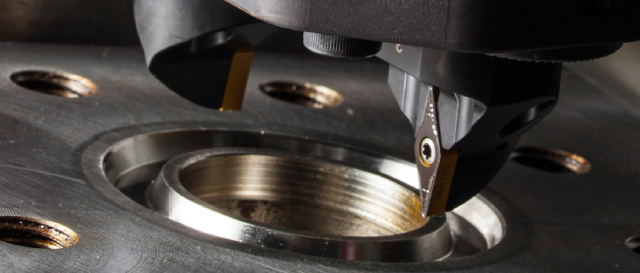

SpiroGrooving — это очень надёжный и производительный метод обработки, осуществляемый системой Сандвик CoroBore XL, где применяется спирографическая траектория перемещения инструмента для получения канавок под уплотнительные кольца с жёстким допуском.

Это решение идеально для обработки канавок под уплотнительные кольца на деталях из плакированной и нержавеющей стали. Уникальная система внутреннего подвода СОЖ инструмента CoroBore XL облегчает обработку материалов повышенной твёрдости. Черновая и чистовая обработка выполняются за одну операцию, что значительно сокращает время обработки и повышает производительность. В целом это обеспечивает высокое качество и надёжность процесса при обработке канавок под уплотнительные кольца.

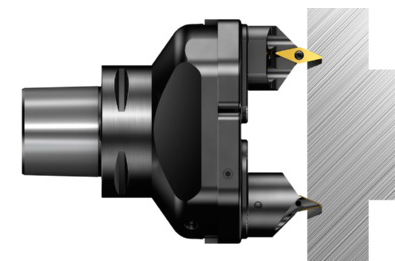

SpiroGrooving с системой CoroBore XL

Надёжность процессаобработки

• Контролируемое дробление стружки с траекторией инструмента SpiroGrooving
• Внутренний подвод СОЖ

Высокая производительность

• Высокий коэффициент использования станка благодаря надёжному контролю над стружкодроблением
• Высокоэффективный метод обработки

Модульная гибкость и уменьшение инструментальных запасов

• Регулируемый диапазон диаметров 50–300 мм (1,968–11,811") с инструментами CoroBore XL
• Модульная система Coromant Capto

Быстрое и лёгкое программирование

• Уникальный генератор NC-кодов. С помощью генератора NC-кодов SpiroGrooving вы можете получить программу для ЧПУ за несколько быстрых этапов.

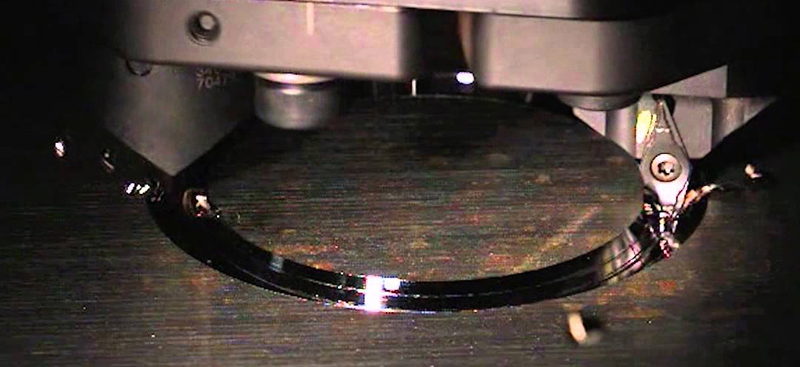

Как это работает SpiroGrooving использует круговое спирографическое движение инструмента со сходом на конус. Это уменьшает толщину стружки, обеспечивает низкие силы резания и позволяет увеличить подачу. Участки режущей кромки пластины осуществляют прерывистое резание, исключая наматывание длинной стружки на инструмент и шпиндель.

Для получения подробной информации о новых инструментах от Sandvik Coromant обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49
