Sandvik Coromant

  Скачать решение Sandvik Coromant - ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА (.pdf)



   Закрепление режущего инструмента оказывает существенное влияние на производительность операций металлообработки. Поэтому столь большое значение приобретает выбор правильной инструментальной оснастки.

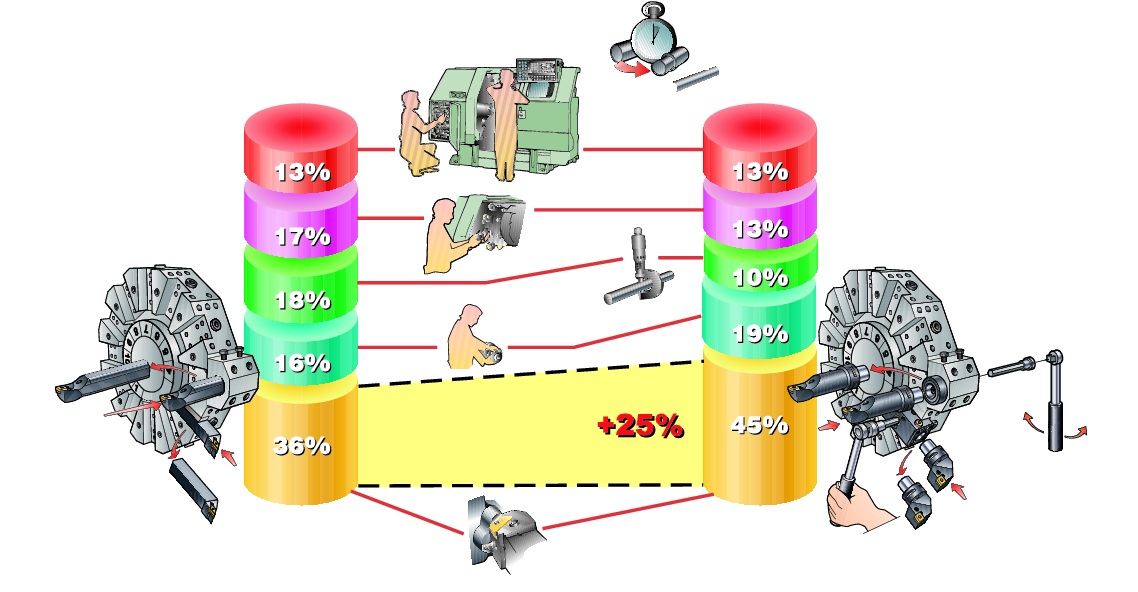

Использование модульной оснастки обеспечит увеличение производительности на 25%



   Для выбора оптимального инструментального решения следует принимать во внимание три параметра:



1. Тип операции



Проанализируйте особенности операции:

• точение, фрезерование, сверление, растачивание/развертывание или резьбонарезание? Тип операции непосредственно влияет на выбор системы крепления.

• качество (точность, шероховатость поверхности)?

• число операций в техпроцессе?



2. Деталь



Проанализировав особенности операции, пора взглянуть на деталь в целом:

• можно ли надежно закрепить деталь?

• единичная деталь или массовое производство?

• есть ли необходимость в объединении нескольких функций в одном инструменте (с целью минимизировать количество смен инструмента).



3. Станок



• Жесткость, мощность и крутящий момент; особенно важно при обработке больших диаметров.

• Обрабатывающий центр, токарный центр или многоцелевой станок?

• Тип крепления шпинделя.

• Тип револьверной головки.

• Ручное или автоматическое закрепление.

• Модульная или цельная оснастка.

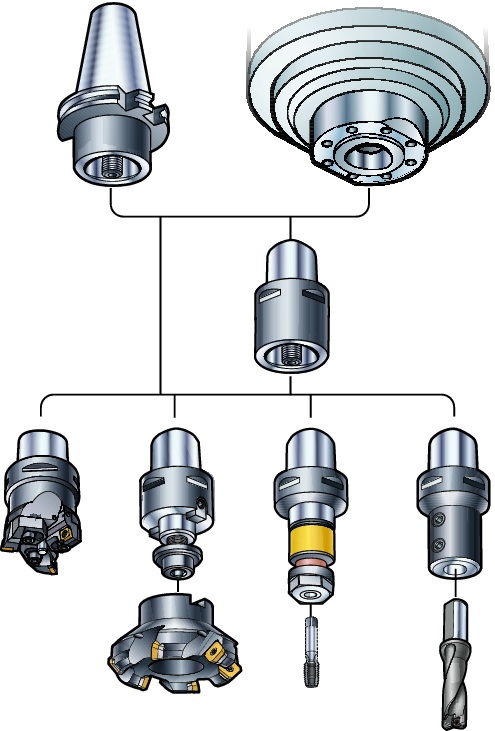

Модульная инструментальная

оснастка

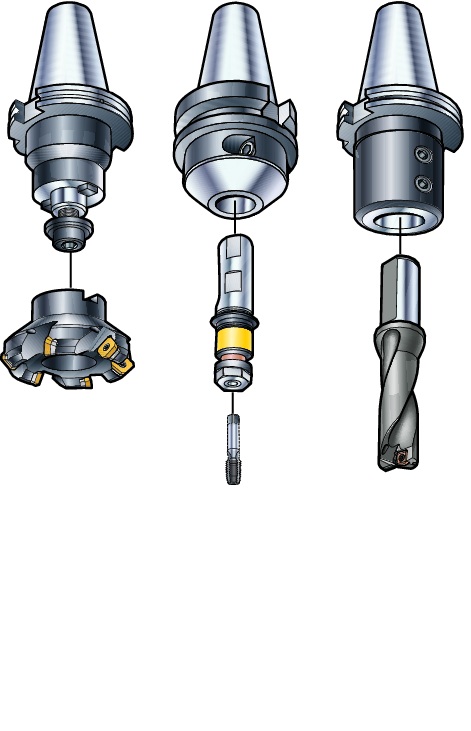

Цельная инструментальная

оснастка





Модульная инструментальная оснастка Цельная инструментальная оснастка

Преимущества

• Одна система для всех типов операций

• Гарантируемый максимум

производительности

• Небольшая номенклатура инструмента

и низкие расходы

на него

   Преимущества

   • Использование стандартных держателей

   • Хороший вариант для конкретной

   операции, когда

   обрабатываемая деталь практически

   не меняется



   Недостатки

   • Меньшая гибкость в использовании

   • Большое количество инструментальных

   держателей
